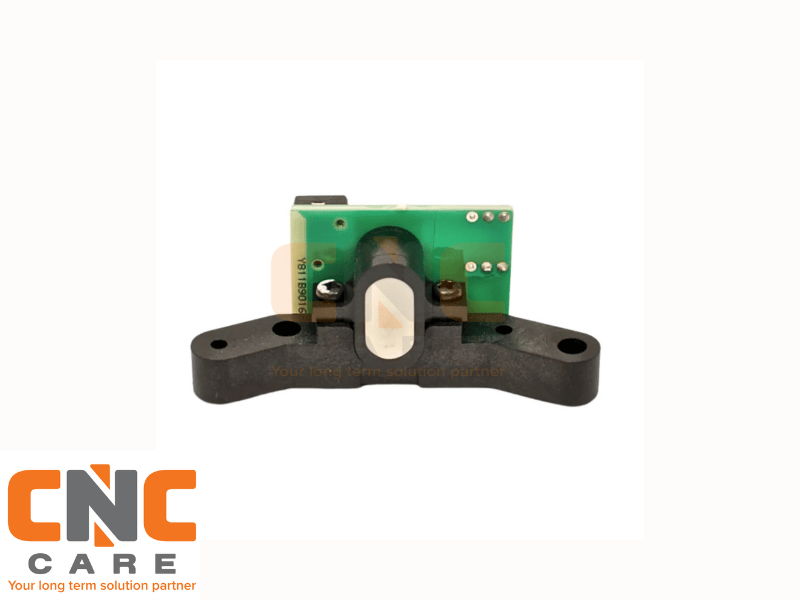

Fanuc A20B-2003-0310 spindle sensörü, iş mili devir ve pozisyon geri beslemesini sürücüye ileten yüksek hassasiyetli Mi sensör ve kartıdır. Fener mili senkronizasyonu ve rijit kılavuz çekme kararlılığı sağlayarak duruş sürelerini önler.
ADET
Fanuc CNC işleme merkezleri ve torna tezgahlarında fener mili (spindle) hız ve pozisyon kontrolü, doğrudan işleme toleranslarını ve çevrim sürelerini belirler. Fanuc A20B-2003-0310 Mi Spindle Sensör, iş miline entegre manyetik sensör kafasından gelen analog sinyalleri işleyerek Fanuc Spindle Amplifier (SPM) sürücüsüne yüksek doğruluklu geri besleme aktaran bir ön yükselteç (preamp) modülüdür. Yüksek devirlerde dahi sinyal zayıflamasını engelleyen düşük gürültülü mimarisi, kapalı döngü (closed-loop) hız regülasyonunun ve hassas açısal konumlamanın sürekliliğini temin eder.
Fener mili sensör modülünde meydana gelen bileşen yorgunluğu veya sinyal kaybı, üretim hattında doğrudan plansız duruşlara yol açar. Fanuc A20B-2003-0310 sensör ünitesi, tezgahınızda karşılaşılan aşağıdaki teknik arızaları doğrudan ortadan kaldırır:

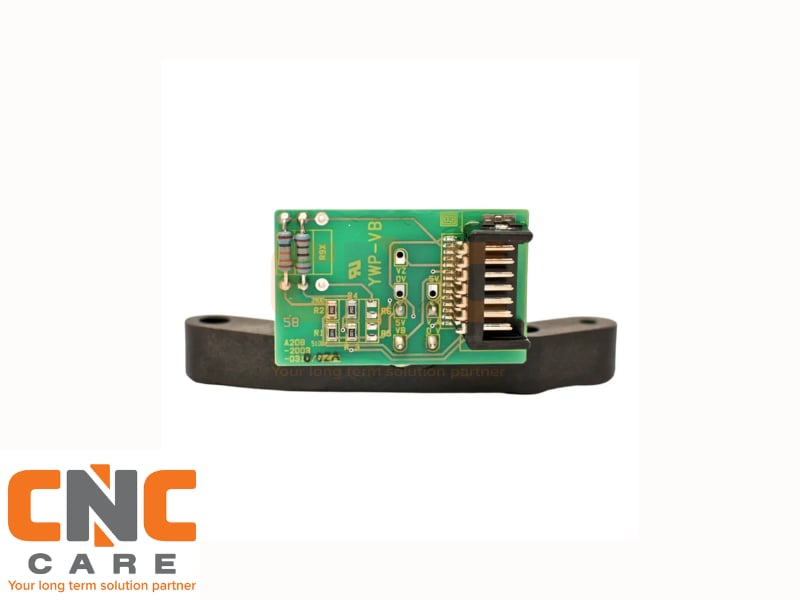

A20B-2003-0310 devre kartı, tezgah içi yüksek elektromanyetik parazit (EMI) ortamında sinyal bütünlüğünü koruyacak diferansiyel hat sürücüleri ile donatılmıştır. Fanuc Alpha i ve önceki nesil spindle sürücü serileriyle tam elektriksel ve pin uyumuna sahiptir. PCB yüzeyindeki koruyucu konformal kaplama; soğutma sıvısı (bor yağı) buharı, metal tozu ve ısıl dalgalanmalara karşı dielektrik yalıtım sağlayarak kart çalışma ömrünü korur.
Arızalı bir CNC tezgahında kaybedilen her saatin maliyet karşılığını biliyoruz. CNC CARE Makina Teknolojileri A.Ş. olarak 25 yıllık teknik servis ve yedek parça tecrübemizle geçici çözümler değil, kalıcı ve test edilmiş ürünler sunuyoruz:
Simülatör ve test tezgahlarımızda sinyal genliği ile faz açıları osiloskop altında doğrulanmış orijinal ünite.
Sensörün montajı, kablo soket pin çıkışları ve parametre teyidi için telefonla doğrudan teknik servis uzmanı desteği.
Tezgah duruş sürenizi minimize etmek için stoktan aynı gün kargoya teslimat ve antistatik ambalajlama.
Endüstriyel otomasyon ve CNC bakım süreçlerinde binlerce başarılı referansla kanıtlanmış sektör deneyimi.
En yaygın gösterge ALM-751 (SP9075: Spindle Sensor Disconnection) alarmıdır. Bu durum sürücünün sensörden gelen darbe sinyallerini alamadığını gösterir. Ayrıca fener mili M19 komutunda kilitlenemeyip boşa dönüyorsa, oryantasyon zaman aşımı alınıyorsa veya AL-31 (Motor Speed Detection Error) görülüyorsa bu ön yükselteç kartı kontrol edilmelidir. Teşhis için öncelikle karta gelen +5V DC besleme gerilimi ve kablo ekranlama sürekliliği ölçülmeli; kablolama sağlamsa kart değişimi yapılmalıdır.
A20B-2003-0310 bir elektronik sinyal işleme kartıdır ve doğrudan mil üzerindeki manyetik sensör kafasına (sensor head) bağlanır. Kartın kendisinde mekanik boşluk ayarı yoktur; ancak sensör kafası ile manyetik dişli halka arasındaki mesafenin sentil çakısıyla 0.10 mm – 0.15 mm aralığında ayarlanmış olması şarttır. Kart montajında konnektör pinlerinin oksitlenmemiş olmasına ve kart topraklamasının gövdeye eksiksiz iletilmesine dikkat edilmelidir.
Donanımsal kart değişimi Fanuc sürücü parametrelerini sıfırlamaz; bu nedenle baştan parametre yükleme gerekmez. Ancak montaj sonrası M19 Fener Mili Oryantasyon Açısı mekanik olarak ufak bir sapma gösterebilir. Takım değiştirici tırnakların fener mili kamasıyla tam hizada kilitlenmesi için Fanuc Spindle parametreleri (genellikle No: 4031 veya 4077 serisi) üzerinden açısal ofset ayarı yapılması gerekebilir. CNC CARE teknik destek ekibimiz bu kalibrasyon sürecinde telefonla yönlendirme sağlamaktadır.
