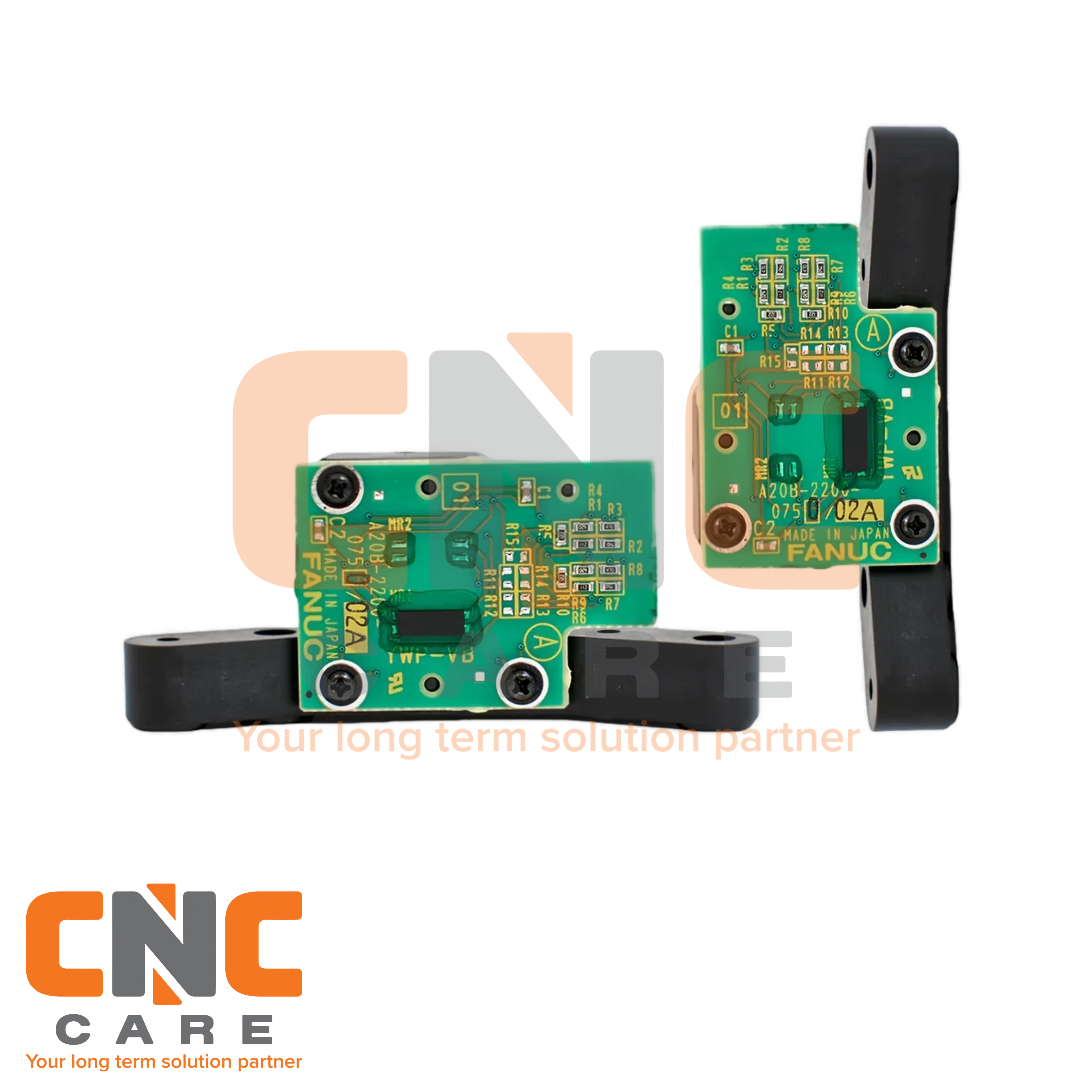

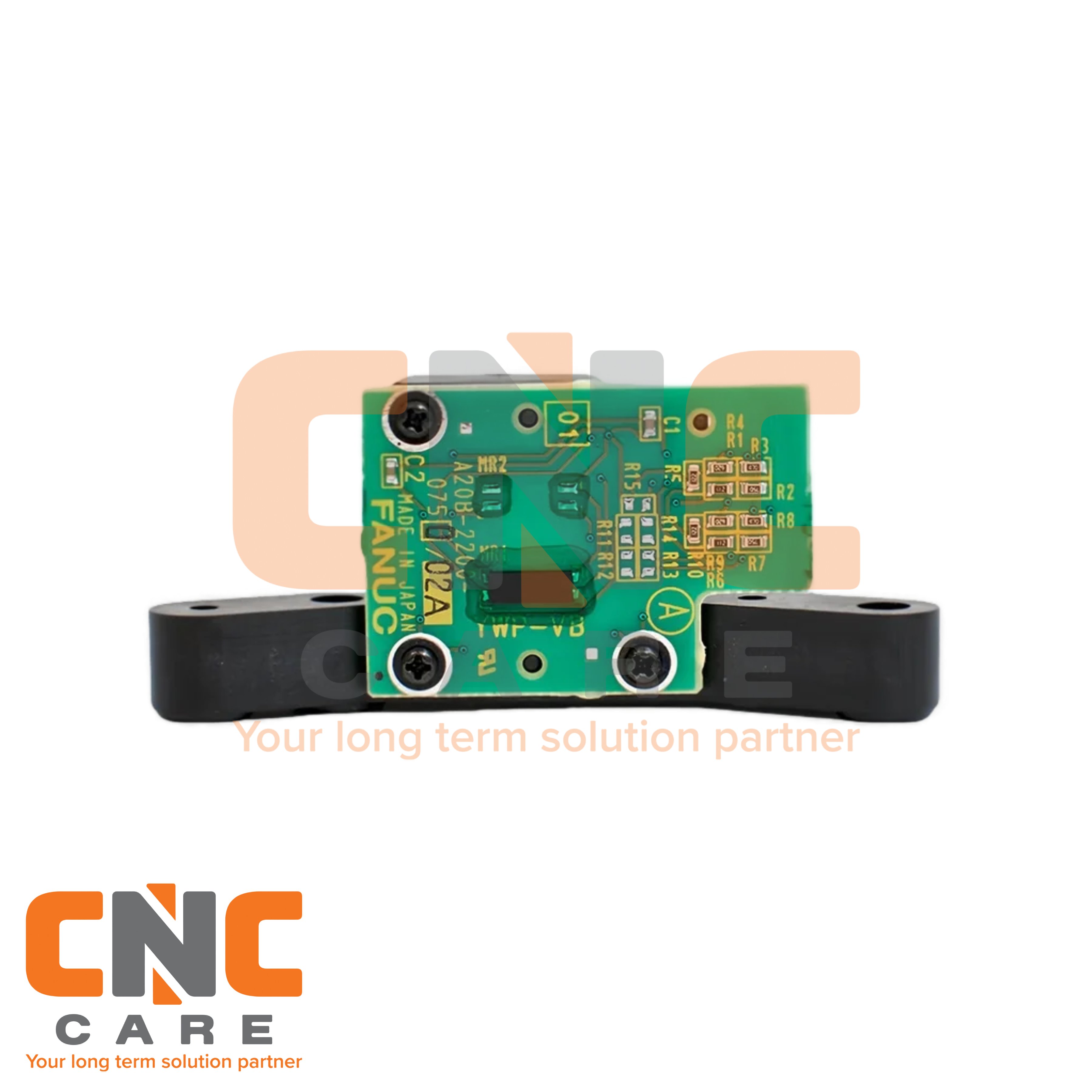

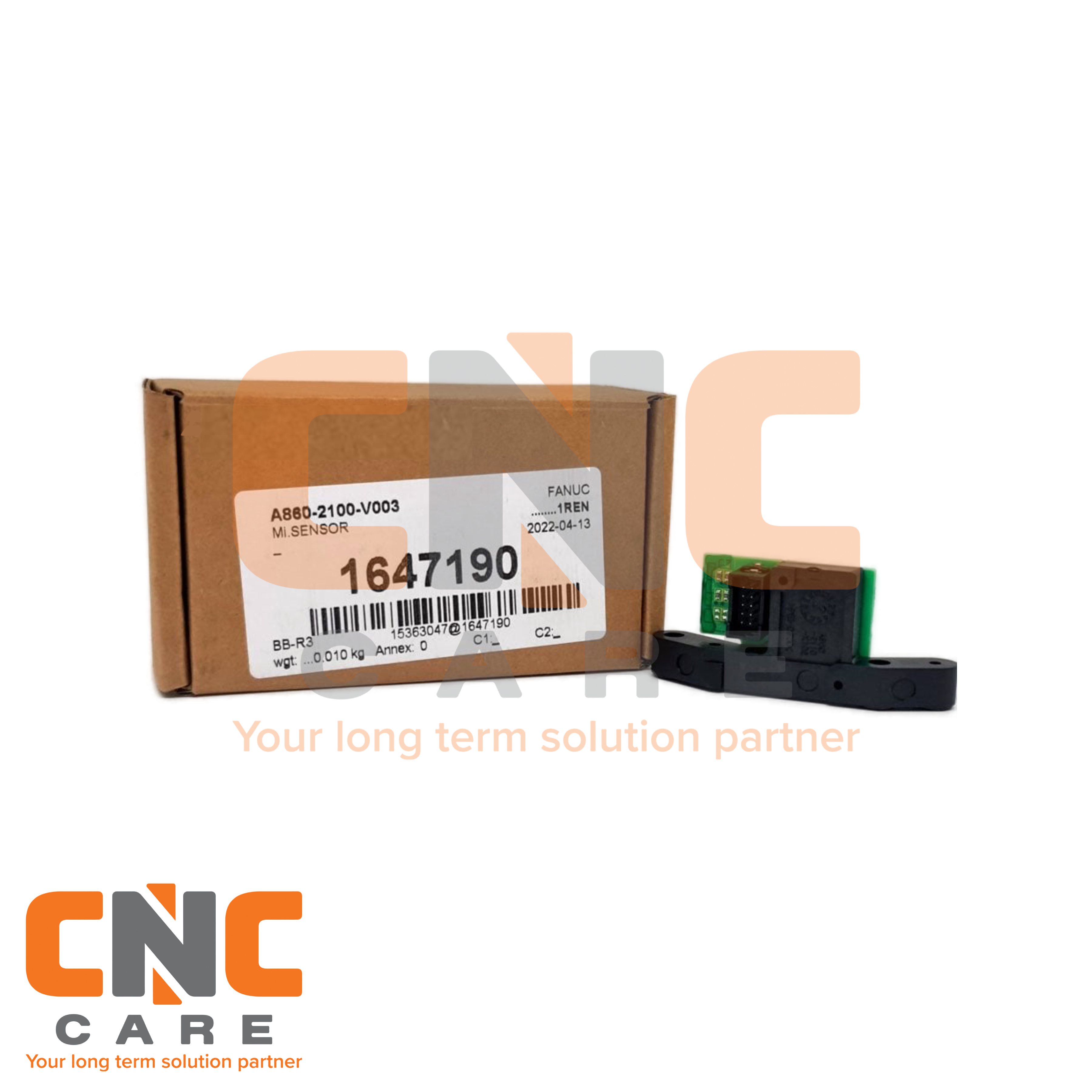

Fanuc A860-2100-V003 Spindle Enkoder (Sensör), CNC makinelerinde hassas iş mili oryentasyonu ve senkronize hız kontrolü için tasarlanmış orijinal sensör ünitesidir. Spindle alarm hatalarını gidermek ve rijit kılavuz çekme performansını geri kazandırmak için stoktan hemen teslim edilir.
Ürün Teknik İncelemesi ve Uygulama Alanları
CNC takım tezgahlarında iş mili (spindle) sürücüsü ile motor arasındaki haberleşmenin en kritik elemanlarından biri olan Fanuc A860-2100-V003, manyetik algılama prensibiyle çalışan yüksek hassasiyetli bir pozisyon sensörüdür. Bu ünite, özellikle Fanuc Alpha serisi spindle motorlarında, motorun anlık devir bilgisini ve açısal pozisyonunu sürücüye (Amplifier Module) iletmekle görevlidir.
Hangi Arızaları Çözer?
Zamanla yağ, soğutma sıvısı veya manyetik tozların sensör yüzeyinde birikmesi ya da kablo bağlantı noktalarındaki oksidasyon nedeniyle sinyal kayıpları yaşanabilir. Bu sensörün değişimi genellikle aşağıdaki teknik sorunları ortadan kaldırır:
- Spindle Speed Error (Hız Hatası): İş milinin komut verilen devir ile gerçek devir arasındaki tutarsızlıkları.
- Oryentasyon Hataları: Takım değiştirme (ATC) pozisyonunda milin doğru açıda durmaması ve kolun takımı yakalayamaması.
- Rijit Kılavuz Çekme Sorunları: Z ekseni ile iş mili devrinin senkronize olamaması sonucu diş kalitesinin bozulması veya kılavuz kırılması.
- Titreşimli Çalışma: Düşük devirlerde iş milinin kararsız çalışması.
25 Yıllık Deneyim
CNC elektroniği ve Fanuc sistemleri üzerine çeyrek asırlık saha tecrübesiyle doğru teşhis ve parça tedariği sağlıyoruz.
Teknik Destek
Satın aldığınız sensörün montajı ve dişli boşluk ayarı (gap adjustment) konusunda telefonla ücretsiz teknik destek.
Orijinal Ürün
Sistem uyumluluğu ve uzun ömürlü kullanım için test edilmiş ve orijinal Fanuc yedek parça.
CNC CARE Makina Teknolojileri A.Ş. olarak, sadece parça satışı yapmıyoruz; makinenizin en kısa sürede üretime dönmesini hedefliyoruz. A860-2100-V003 sensörü, endüstriyel ortamlardaki EMI (Elektromanyetik Girişim) gürültülerine karşı dirençli yapıdadır. Ancak montaj esnasında sensör ile manyetik halka (dişli) arasındaki mesafenin mikron hassasiyetinde ayarlanması, sinyal genliği (Vpp) açısından hayati önem taşır.
| Parça Kodu |
A860-2100-V003 |
| Marka |
Fanuc |
| Ürün Tipi |
Spindle Position Coder / Manyetik Sensör |
| Uyumlu Sistemler |
Fanuc Spindle Motorlar, ürün ayrıca A20B-2003-0310 için devam ürünüdür ve yerine kullanılabilir. |
| Bağlantı Tipi |
Konnektörlü Kablo Bağlantısı |
Sıkça Sorulan Teknik Sorular
1. Sensör montajında "Gap" (Boşluk) ayarı ne kadar olmalıdır?
Fanuc A860-2100-V003 sensörü için manyetik dişli ile sensör yüzeyi arasındaki mesafe (air gap) kritik önem taşır. Genellikle bu mesafe 0.15mm ile 0.25mm aralığında olmalıdır. Mesafe çok açık olursa sinyal seviyesi düşer ve yüksek devirlerde alarm verir; çok yakın olursa sürtünme riski doğar. Montaj sonrası osiloskop veya sürücü üzerindeki diagnostik parametrelerden sinyal seviyesini kontrol etmenizi öneririz.
2. Sadece sensörü değiştirmek yeterli midir, kabloyu da değiştirmeli miyim?
Çoğu arıza durumunda sorun sensörün kendisinde (bobinlerinde) olsa da, hareketli kablo kanallarında çalışan kablolarda kırılma (kısa devre/açık devre) sıklıkla görülür. Eğer ölçümlerde sensör sağlam görünüyorsa, mutlaka sensör kablosunun testini yapınız. CNC CARE olarak, risk almamak adına sensör ile birlikte kablo kontrolünün de yapılmasını, gerekirse takım olarak değiştirilmesini tavsiye ederiz.
3. Bu sensörün arızalı olduğunu nasıl tespit edebilirim?
En belirgin arıza tespiti, osiloskop ile A ve B fazlarının sinüs dalgalarını (1Vpp) gözlemlemektir. Eğer osiloskop imkanınız yoksa, sensör uçları arasındaki ohm (direnç) değerlerini ölçerek katalog değerleriyle karşılaştırabilirsiniz. Ayrıca, makine çalışırken devir dalgalanması varsa veya oryentasyon yaparken sürekli aynı açıda hata veriyorsa, mekanik bir gevşeklik yoksa sorun büyük ihtimalle sensör kaynaklıdır.
