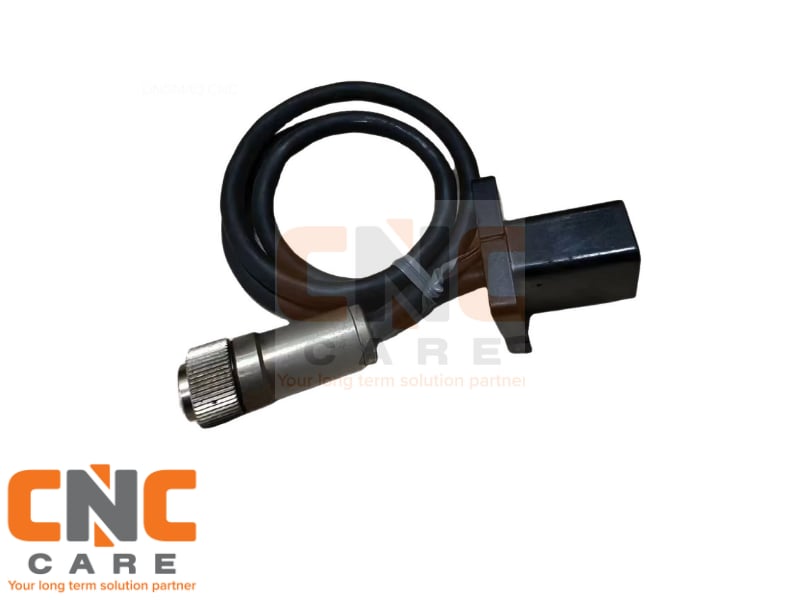

Mazak BKO-C1730H02 Mitsubishi iş mili sensörü, CNC tezgahlarında kapalı döngü hız kontrolü ve rijit senkronizasyon için kritik olan orijinal yedek parçadır. ATC pozisyonlama hatalarını ve devir dalgalanmalarını kalıcı olarak giderir.
Mazak BKO-C1730H02 İş Mili Sensörü Teknik Analizi
Mazak CNC tezgahlarında kullanılan Mitsubishi iş mili (spindle) motorlarının, sürücü (drive) ile arasındaki kapalı döngü haberleşmesini sağlayan BKO-C1730H02 sensörü, bir PLG (Pulse Generator) enkoder sistemidir. İş mili üzerindeki manyetik dişliden aldığı verileri, yüksek hassasiyetli A/B fazlı kare dalga sinyallerine dönüştürerek sürücüye iletir. Bu geri besleme, rijit kılavuz çekme (rigid tapping) operasyonlarındaki eksen senkronizasyonu ve Takım Değiştirme (ATC) esnasındaki iş mili oryantasyonu için endüstriyel bir zorunluluktur.
Zamanla oluşan ısıl genleşmeler, yüksek devirlerdeki mekanik titreşimler veya soğutma sıvısı/yağ buharı penetrasyonu, sensörün manyetik okuma kabiliyetini veya kablo blendaj izolasyonunu zayıflatabilir. Bu durum, tezgahın pozisyonlama verilerinde kayıplara yol açar.
Sensör Arızasının Semptomları ve Çözdüğü Problemler
- ATC Oryantasyon Hataları: Takım değiştirme sırasında iş milinin doğru açıda duramaması ve alarm durumuna geçmesi.
- Spindle Oscillation (Devir Dalgalanması): Sabit devir komutlarında (örn. S2000) iş milinin hızını koruyamayarak dalgalı bir akustik ses çıkarması.
- Rijit Kılavuz Çekme Hataları: İş mili ve Z ekseni arasındaki senkronizasyonun kopması sonucu kılavuz kırılması veya diş sıyırması.
- Geri Besleme Alarmları: Mitsubishi sürücü ekranında görülen enkoder sinyal kopukluğu veya gürültü bağışıklığı (noise immunity) kaynaklı hata kodları.
Teknik Spesifikasyonlar
| Ürün Kodu |
BKO-C1730H02 |
| Üretici |
Mitsubishi Electric (Mazak OED) |
| Sensör Tipi |
Manyetik PLG (Pulse Generator) / İş Mili Enkoderi |
| Sinyal Çıkışı |
A ve B Fazı (Kare dalga), Z Fazı (Referans) |
| Kablo Yapısı |
Yüksek EMI Dirençli, Blendajlı Endüstriyel Tip |
Neden CNC CARE Makina Teknolojileri A.Ş.?
Üretim hatlarının duruş maliyetlerinin bilincinde olarak, arızalı tezgahınızı en hızlı şekilde devreye almanız için teknik destek ve lojistik altyapımızı senkronize çalıştırıyoruz.
25 Yıllık Deneyim CNC mekanik ve elektronik sistemlerinde çeyrek asırlık arıza teşhis ve onarım tecrübesi.
Orijinal Ürün Tezgahınızın parametrik yapısına tam uyumlu, %100 orijinal Mitsubishi yedek parçası.
Ücretsiz Teknik Destek Montaj ve parametre adaptasyonu aşamasında uzman mühendislerimizden telefon desteği.
Hızlı & Ücretsiz Kargo Makine duruş sürenizi minimize etmek için stoktan aynı gün, ücretsiz sevkıyat.
Teknik Sıkça Sorulan Sorular
BKO-C1730H02 sensör montajı sonrasında parametre ayarı veya referans tanıtımı gerekir mi?
Evet, gereklidir. Fiziksel montaj esnasında sensör ile manyetik dişli arasındaki hava boşluğu (air gap) sentil çakısı ile hassas olarak ayarlandıktan sonra, CNC kontrol ünitesi üzerinden iş mili oryantasyon (ATC) parametresi ile "Sıfır" noktasının elektriksel olarak yeniden kalibre edilmesi zorunludur. Aksi takdirde mekanik takım değiştirme arızaları yaşanabilir.
Arızanın iş mili sensöründen mi, yoksa sürücüden (spindle drive) mi kaynaklandığını nasıl tespit edebilirim?
Kesin teşhis için osiloskop ile sensör çıkışındaki A ve B fazı kare dalga sinyalleri ölçülmelidir. Sinyal genliğinde düşüş, faz kayması veya aşırı sinyal gürültüsü (noise) varsa sorun sensördedir. Ancak sürücü girişine temiz sinyal ulaşmasına rağmen alarm devam ediyorsa, sorun sürücü kartındaki optokuplör veya sinyal işleme devresinden kaynaklanıyor olabilir.
Eski sensördeki kablo izolasyon zedelenmesi onarılabilir mi, yoksa doğrudan yenisi mi alınmalıdır?
İş mili sensör kabloları yüksek EMI (Elektromanyetik Parazit) direnci gerektiren çok katmanlı, özel blendajlı yapıdadır. Bu kablolara ek yapmak veya standart izolasyon yöntemleriyle onarmak, yüksek akım çeken motorların oluşturduğu manyetik alanlarda sinyal kaymasına neden olur. Bu durum, rijit kılavuz çekme ve kapalı döngü kararlılığını doğrudan bozacağından orijinal ürün ile değişim mühendislik açısından tek geçerli çözümdür.
