Mitsubishi M70 ve M80 kontrol sistemlerinde servo motor ile sürücü arasındaki kapalı döngü (closed-loop) iletişimini sağlayan orijinal CNV2E-9P-5M enkoder kablosudur. 5 metrelik uzunluğu ile eksen pozisyonlama hatalarını ve EMI kaynaklı seri haberleşme kayıplarını gidermek için tasarlanmış direkt değişim (plug-and-play) yedek parçasıdır.
Ücretsiz Teknik Destek
Satın alma öncesi uyumluluk kontrolü ve montaj sonrası parametre desteği.
Orijinal Yedek Parça
Tezgahınızın enkoder protokolüne birebir uyumlu, yüksek izolasyonlu ürün garantisi.
25 Yıllık Tecrübe
CNC CARE güvencesiyle endüstriyel standartlarda, saha tecrübesine dayalı tedarik.
Ücretsiz Hızlı Kargo
Duruş sürenizi (downtime) minimuma indirmek için aynı gün hızlı ve ücretsiz sevk.

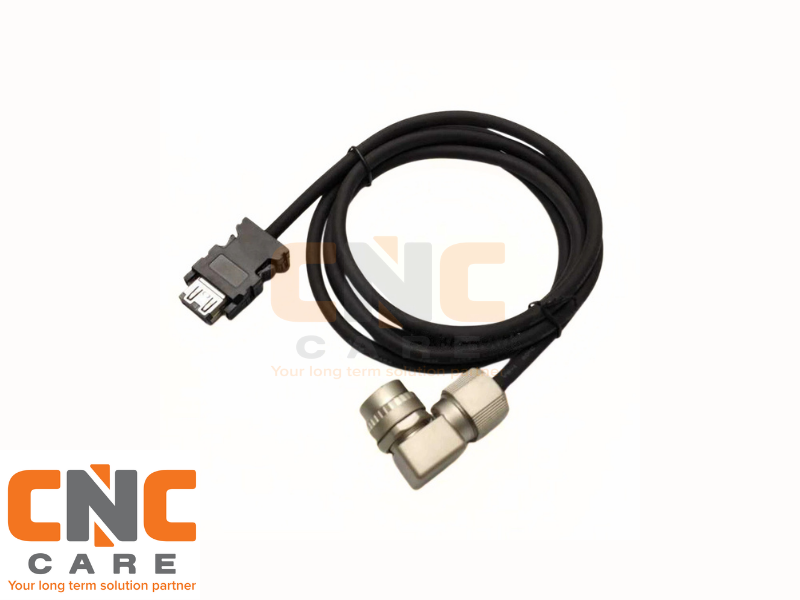

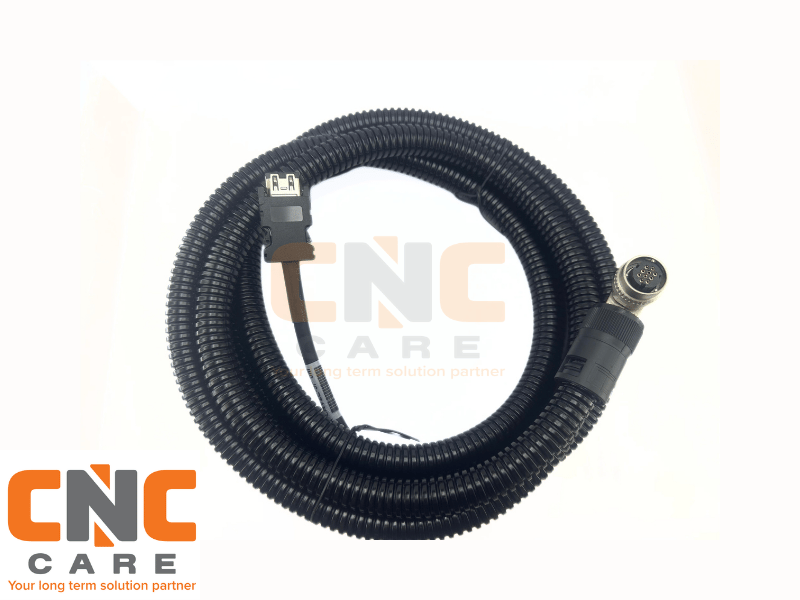

Teknik İnceleme: Mitsubishi CNV2E-9P-5M Enkoder Kablosu
Mitsubishi CNC tezgahlarında eksenlerin rijit ve hassas pozisyonlaması, servo motor enkoderlerinden gelen kesintisiz seri veri akışına doğrudan bağlıdır. CNV2E-9P-5M enkoder kablosu, M70 ve M80 serisi kontrol ünitelerinde (MDS serisi sürücülerle çalışırken) karşılaşılan sinyal zayıflaması, parazitlenme veya hareketli hat yorulması (cable fatigue) gibi mekanik ve elektriksel sorunlara karşı kesin bir onarım çözümüdür.
Zamanla teleskopik sacların arkasında veya hareketli kablo kanallarında (energy chain) çalışan standart kablolarda fiziksel aşınmalar, izolasyon kılcal çatlakları ve ekranlama (shielding) kopmaları meydana gelir. Bu durum topraklama bütünlüğünü bozarak, tezgahta AL.1A, AL.16, AL.20, AL2F gibi kritik enkoder haberleşme alarmlarına yol açar. Bu sinyal bütünlüğü sorunları sadece alarm vermekle kalmaz; aynı zamanda eksen stabilizasyonunun bozulmasına, rijit kılavuz çekme (rigid tapping) operasyonlarında senkronizasyon kayıplarına ve işlenen parçalarda mikronluk yüzey pürüzlülüğü hatalarına neden olur.
Kayıpsız Veri İletimi ve Elektromanyetik İzolasyon
5 metre standart boya sahip olan orijinal CNV2E-9P-5M, yüksek yoğunluklu empedans değerlerine uygun bakır örgü ekranlama yapısıyla üretilmiştir. Fabrika üretim ortamlarında invertör, kontaktör veya spindle sürücülerinden kaynaklanan yüksek yoğunluklu EMI (elektromanyetik gürültü) faktörlerini dışarıda bırakır. Kapalı döngü (closed-loop) içerisinde çalışan mutlak veya artımlı sinyallerin servo sürücüye kayıpsız ulaşmasını sağlayarak, sistemin interpolasyon kararlılığını yeniden tesis eder.
Teknik Özellikler
| Ürün / Sipariş Kodu |
CNV2E-9P-5M |
| Uyumlu Sistem Yapısı |
Mitsubishi M70, M80 CNC Kontrol Üniteleri (MDS Serisi Sürücüler) |
| Uzunluk |
5 Metre |
| Bağlantı Tipi |
9-Pin Kare Konnektör Yapısı |
| Kablo Fonksiyonu |
Servo Motor Feedback (Geri Besleme) İletişimi |
| Ekranlama (Shielding) |
Çok katmanlı endüstriyel EMI koruma ağı |
Neden CNC CARE Tercih Edilmelidir?
Yedek parça tedariki, özellikle CNC tezgah onarım süreçlerinde teknik doğrulama gerektiren bir mühendislik sürecidir. CNC CARE Makina Teknolojileri A.Ş. olarak 25 yıllık endüstriyel servis tecrübemizle arızanın kaynağını anlıyoruz. Salt bir ürün satışı değil; makinenizi en hızlı şekilde üretime dahil edecek profesyonel yaklaşımı sunuyoruz. Satın aldığınız yedek parçanın sisteminize entegrasyonu aşamasında teknik destek hatlarımızla yanınızdayız.
Sıkça Sorulan Sorular (Teknik Destek)
1. Tezgahımda AL.2F (Enkoder Hatası) alıyorum. Sorunun doğrudan kablodan kaynaklandığını nasıl tespit edebilirim?
AL.2F alarmı, servo sürücü ile motor enkoderi arasındaki sinyalin tamamen kesildiğini gösterir. Teşhis için öncelikle motor ve sürücü tarafındaki soketlerin gevşekliğini kontrol edin. Kablo sökülüyken pinler arası süreklilik ve kısa devre (multimetre ile) ölçümü yapın. Eğer alarm yalnızca eksen belirli bir bölgeye hareket ettiğinde geliyorsa, sorun büyük ihtimalle kablonun kanal içindeki hareketli kısmında oluşan mikro kırılmalardır. Kalıcı onarım için CNV2E-9P-5M ile değişim zorunludur.
2. CNV2E-9P-5M kablosunun montajından sonra eksenlerde referans (home) ayarı yapmam gerekir mi?
Evet, makinenizde mutlak (absolute) enkoder sistemi kullanılıyorsa, kablo söküldüğünde sürücü ile enkoder arasındaki pil destekli hafıza bağı kesileceği için pozisyon verisi kaybolabilir. Montaj işlemi tamamlandıktan sonra, ilgili eksenin parametre sayfasından referans noktasının (absolute origin) yeniden tanımlanması (dog-less veya dog-type referanslama) gerekebilir. Bu işlem için CNC CARE teknik destek birimimizden süreç esnasında ücretsiz telefon desteği alabilirsiniz.
3. Kablonun 5 metrelik uzunluğu, yüksek frekanslı haberleşmede sinyal zayıflamasına neden olur mu?
Hayır. Mitsubishi CNV2E-9P-5M, spesifik olarak 5 metrelik mesafede kayıpsız veri transferi sağlayacak uygun kesit ve empedans değerlerinde üretilmiştir. İç yapısındaki yüksek yoğunluklu ekranlama (shielding), çevresel EMI gürültülerini tamamen filtreler. Önemli olan teknik detay; montaj esnasında kablonun sürücüye giren soket bölümündeki topraklama plakasının şase ile olan temasının doğru yapıldığından emin olunmasıdır.
