Mitsubishi FCU7-DX711 I/O modülü, M70 ve M700 serisi CNC kontrolörlerde giriş-çıkış sinyallerinin optik izolasyonla işlenmesini ve stabil veri transferini sağlar. Sinyal kayıpları ve haberleşme arızalarını çözmek için tasarlanmış orijinal yedek parçadır.

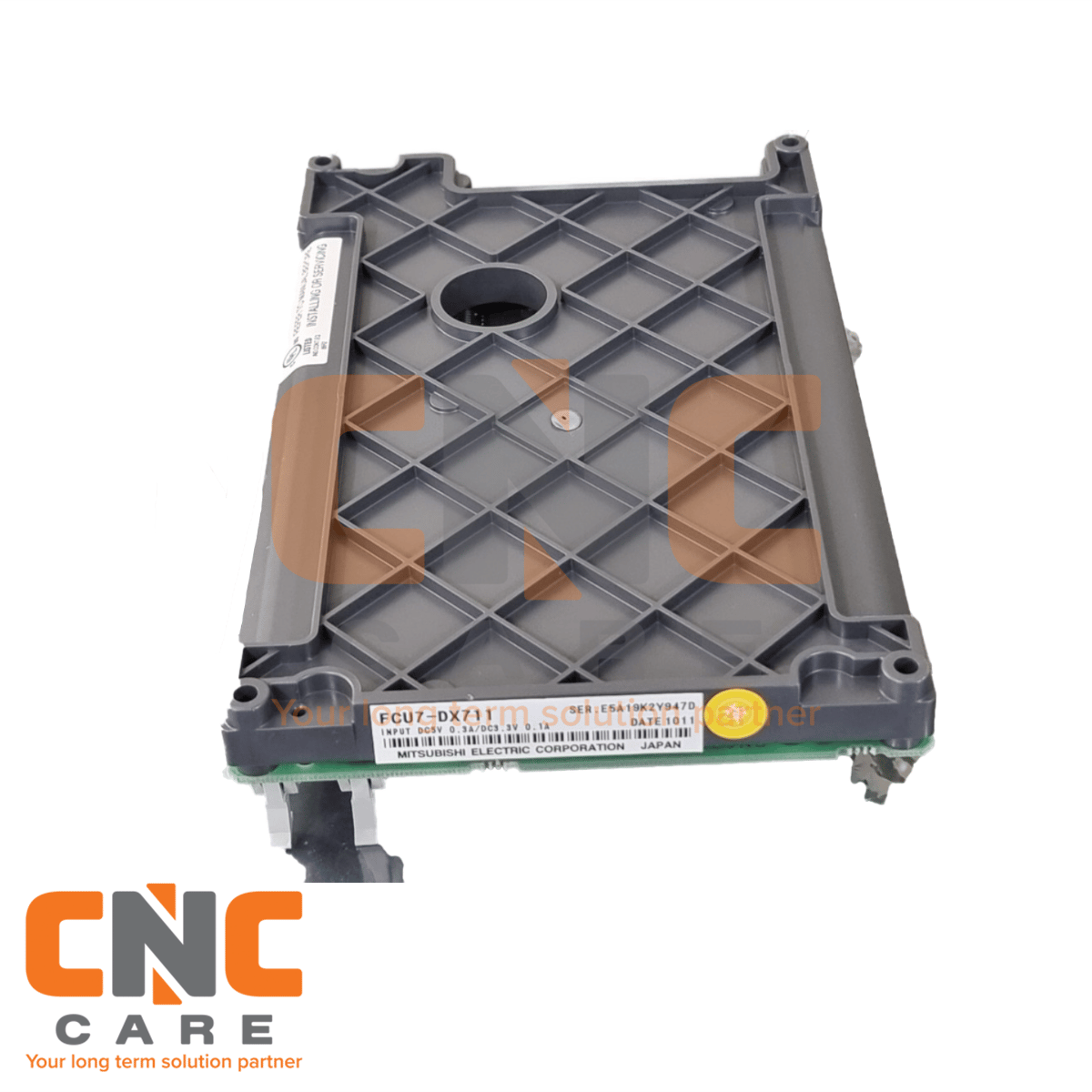

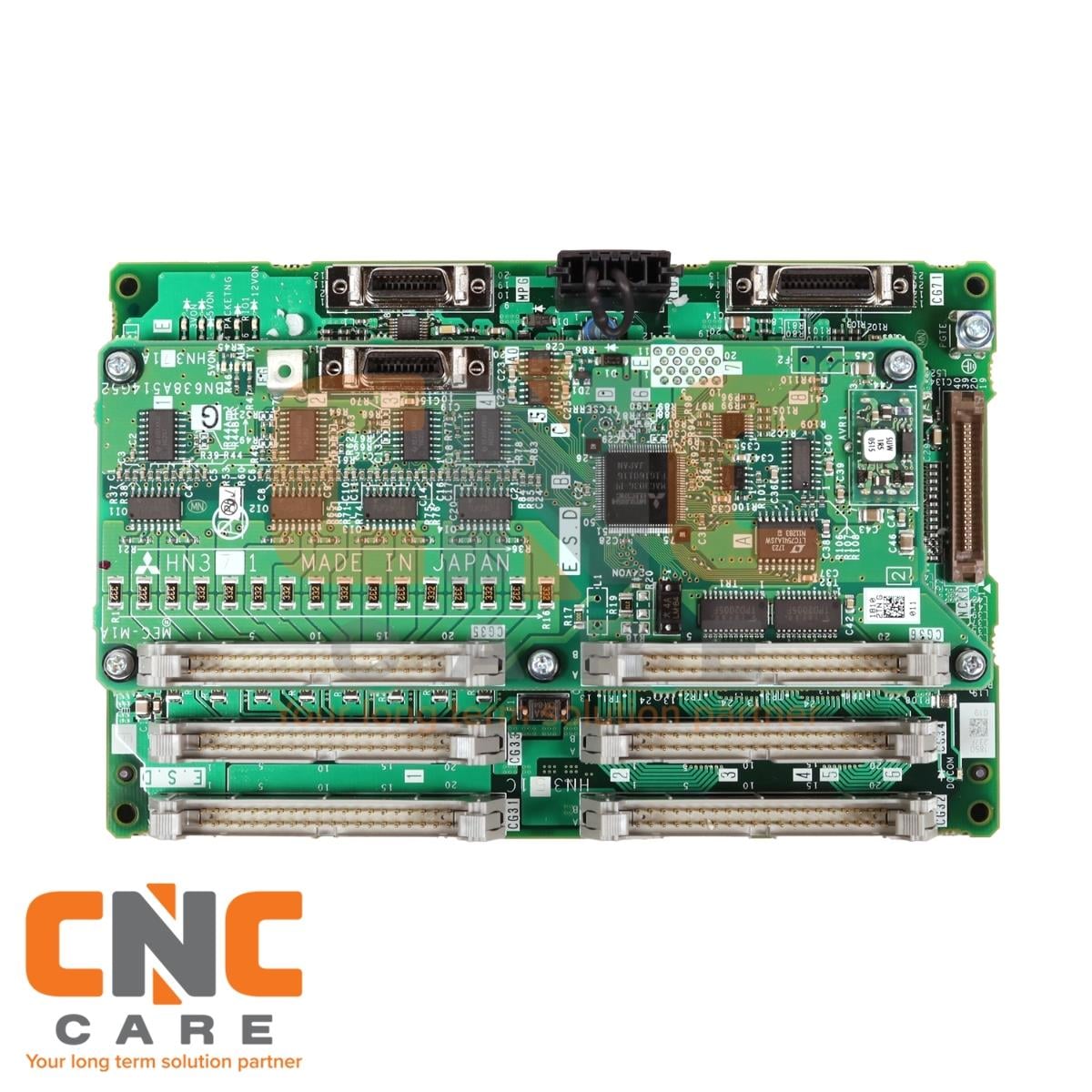

Mitsubishi FCU7-DX711 I/O Kartı: Teknik Özellikler ve Endüstriyel İşlevi
CNC tezgahlarının kontrol üniteleri ile sahadaki sensörler, limit switchler ve röle grupları arasındaki veri alışverişi, sistemin kararlı çalışabilmesi için kritik bir öneme sahiptir. Mitsubishi FCU7-DX711 CNC I/O kartı, özellikle Mitsubishi M70 ve M700 serisi kontrolör mimarilerinde RIO (Remote I/O) haberleşmesini üstlenen temel donanımlardan biridir. Bu modül, makine parkurunuzdaki elektriksel sinyalleri optik izolatörler aracılığıyla dijital verilere çevirerek kontrol ünitesine aktarır ve PLC algoritmasının kesintisiz işlemesini sağlar.
Sinyal Kararlılığı ve Donanım Arızalarının Giderilmesi
Zamanla endüstriyel ortamlardaki termal stres, titreşim ve voltaj dalgalanmaları, mevcut I/O kartları üzerindeki optokuplörlerin (optocoupler) deformasyonuna yol açar. Bu durum, CNC tezgahınızda eksen limit aşımları, işmili (spindle) okuma hataları veya PLC "Not Ready" alarmları olarak karşınıza çıkar. FCU7-DX711 modülü, yüksek elektromanyetik parazit (EMI) direncine sahip entegre yapısı sayesinde sahadan gelen sinyal "flicker" (kırpışma) sorunlarını ortadan kaldırır. Makinenizde periyodik olarak karşılaştığınız nedensiz duruşları (emergency stop looping) çözmek için, yıpranmış I/O ünitesinin orijinal FCU7-DX711 ile revize edilmesi en kesin mühendislik yaklaşımıdır.
Neden Orijinal Mitsubishi FCU7-DX711 Kullanmalısınız?
Sistem onarımlarında yan sanayi veya onarım görmüş, yorgun komponentlere sahip I/O kartlarının kullanılması, PLC tarama sürelerinde (scan time) gecikmelere ve sinyal propagasyon hatalarına sebep olabilir. Rijit kılavuz çekme (rigid tapping) senkronizasyonu veya yüksek hızlı eksen hareketleri sırasında, giriş-çıkış sinyallerinin milisaniye altı tepki sürelerine ihtiyacı vardır. Orijinal bir FCU7-DX711 ünitesi, fabrika çıkışlı tolerans değerlerini koruyarak bu kapalı döngü (closed-loop) stabilitesini garanti altına alır.
| Model Referansı |
FCU7-DX711 |
| Sistem Uyumluluğu |
Mitsubishi M70, M700, C70 Serisi CNC Kontrolörler |
| İzolasyon Tipi |
Optik İzolasyonlu Sinyal Ayrıştırma |
| Fonksiyonel Görevi |
Remote I/O (RIO) Haberleşme ve Dijital Sinyal İşleme |
| Çözdüğü Temel Sorunlar |
PLC Haberleşme Kaybı, Sensör Sinyal Dalgalanmaları, Yanlış Alarm Üretimi |
Profesyonel Onarım İçin CNC CARE Güvencesi
Arızalı makinenizi en kısa sürede üretime döndürmek, doğru teşhis ve doğru parça tedariği ile mümkündür. CNC CARE Makina Teknolojileri A.Ş. olarak, teknik servis personellerinin ve fabrika bakım yöneticilerinin ihtiyaç duyduğu güvenilir tedarik zincirini sağlıyoruz. Ürünün donanımsal montaj aşamasında karşılaşabileceğiniz konfigürasyon soruları için teknik ekibimiz her zaman hazırdır.
25 Yıllık Sektör Deneyimi CNC elektronik donanımlarında uzmanlaşmış kurumsal altyapı ve doğru parça tespit garantisi.
Ücretsiz Teknik Destek Parametre ayarları ve I/O adreslemeleri konusunda uzman mühendislerimizden telefonla destek imkanı.
Orijinal Ürün & Hızlı Kargo Makinenizin stabilitesini koruyan %100 orijinal yedek parça ve üretim kaybını önleyen ücretsiz hızlı kargo.
Sıkça Sorulan Sorular (Teknik Destek)
Soru 1: FCU7-DX711 I/O kartı arızası CNC tezgahında spesifik olarak hangi alarmlara yol açar?
Bu kartın arızalanması veya haberleşmeyi kesmesi durumunda, kontrolör ekranında genellikle "PR0021 I/O link error", "Y02 System alarm", Z55 Communication Error veya PLC'nin "Not Ready" durumuna düştüğünü gösteren I/O iletişim alarmları görülür. Kartın bağlı olduğu istasyon (station) tamamen düşerse, o karta bağlı tüm sensörler ve valfler işlevsiz kalacağından eksen limit, magazin pozisyon veya hidrolik basınç eksikliği gibi çoklu sahte alarmlar tetiklenebilir.
Soru 2: Eski modülü söküp yeni FCU7-DX711 taktığımda PLC yazılımını veya parametreleri yeniden yüklemem gerekir mi?
Hayır, FCU7-DX711 salt bir donanım arayüzüdür, içerisinde PLC yazılımı barındırmaz. Ancak kart değişimi yaparken dikkat etmeniz gereken en önemli husus, eski kartın üzerinde bulunan "Rotary Switch" (istasyon adresleme anahtarları) ayarlarının birebir aynı şekilde yeni karta aktarılmasıdır. Adresleme doğru kopyalandığında (örneğin Station 0, 1 veya 2), kontrolör yeni kartı otomatik olarak tanıyacak ve sistem normal çalışmasına parametre yüklemesine gerek kalmadan devam edecektir.
Soru 3: Sensörlerden gelen sinyallerde "flicker" (dalgalanma/kırpışma) sorunu yaşıyoruz. Sadece bu kartın değişimi izolasyon sorununu çözer mi?
Eğer sahadaki sensör kablolarınızda fiziksel bir kısa devre, aşırı EMI maruziyeti veya izolasyon kaçağı (topraklama sorunu) yoksa, sinyal kırpışmalarının temel nedeni mevcut I/O kartı üzerindeki optokuplörlerin zamanla termal strese bağlı olarak bozunmaya (degradation) uğramasıdır. Deforme olmuş optik izolatörler, lojik 1 (24V) ve lojik 0 (0V) eşik değerlerini doğru okuyamaz. Yeni FCU7-DX711 takılması, kart tabanlı bu eşik okuma sorununu ve sinyal gecikmelerini tamamen çözerek veri akışını stabilize edecektir.
