Mitsubishi HC203BS Servo Motor (2.0kW), Mazak ve Mori Seiki CNC tezgahlarınızın eksen hareketlerinde ihtiyaç duyduğu rijit konumlandırma ve yüksek tork taleplerini karşılar. Entegre elektromanyetik fren (B) altyapısı sayesinde Z eksenindeki düşmeleri engelleyerek stabil bir kapalı döngü kontrolü sağlar.

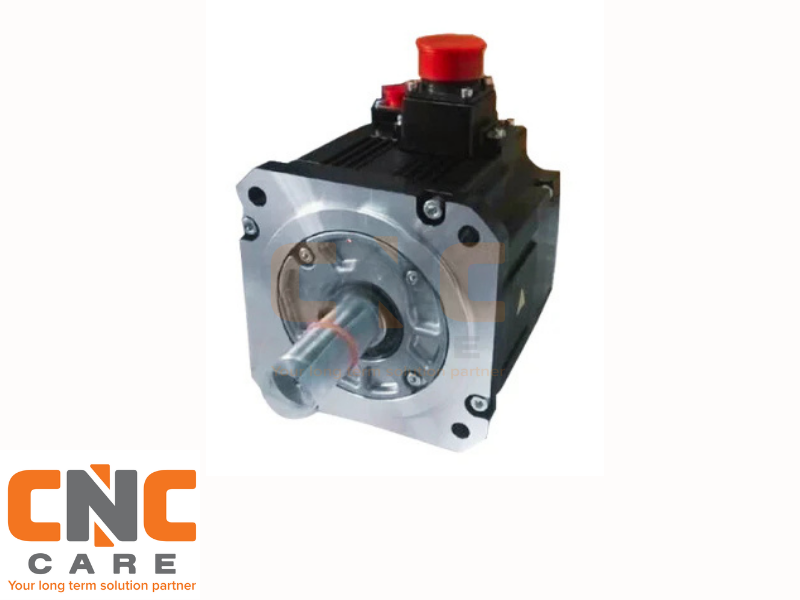

Mitsubishi HC203BS
Mitsubishi HC203BS, 2.0kW nominal güç kapasitesine sahip, CNC dik işlem merkezleri ve CNC torna tezgahlarının eksen tahrik sistemlerinde kullanılan yüksek tepkimeli (high-response) bir AC servo motordur. Bu modelin "B" serisi olması, gövdesine entegre edilmiş bir elektromanyetik frene sahip olduğunu gösterir. Özellikle dikey (Z) eksen operasyonlarında, tezgahta oluşabilecek ani enerji kesintileri veya acil stop (E-Stop) durumlarında iş milinin kızaklar üzerinde aşağı düşmesini fiziksel olarak kilitleyerek engeller.
Yaygın Arızalar ve Çözüm Yaklaşımı
Tezgahınızda gözlemlediğiniz ani eksen kaymaları, pozisyonlama hassasiyetindeki sapmalar, kesim anında yüzeyde oluşan titreşim izleri (chatter marks) veya sürücü (amplifier) tarafında alınan aşırı yük (overload) / aşırı akım (overcurrent) alarmları, genellikle servo motor kaynaklıdır. Stator sargılarındaki izolasyon direncinde yaşanan düşüşler (meger testlerindeki kaçaklar) veya encoder geri besleme sinyallerindeki kayıplar (pulse distortion) tezgahın stabilizasyonunu doğrudan bozar.
Rulman yataklarında oluşan mikro seviyedeki mekanik aşınmalar ise kapalı döngü (closed-loop) sistemde rezonansa yol açar. Revizyonlu motor kullanımında fren bobini sargıları tam senkronize çalışmayabilir. Fabrika toleranslarına geri dönmek, Z ekseni fren bırakmama arızalarını çözmek ve rijit eksen interpolasyonu elde etmek için en kesin mühendislik çözümü, orijinal HC203BS değişimidir.
Teknik Özellikler
| Ürün Kodu |
HC203BS (B: Frenli, S: Standart Şaft/Mühür) |
| Nominal Güç Çıkışı |
2.0 kW |
| Geri Besleme (Feedback) |
Yüksek Çözünürlüklü Encoder (Ayrı olarak satılmaktadır.) |
| Fren Tipi |
Elektromanyetik (Enerji kesildiğinde kilitler) |
| Uygun Sürücü Serileri |
Mazak, DMG Mori ve Mitsubishi Serisi |
Neden CNC CARE?
Arızalı bir tezgahın atölye veya fabrikalarda yarattığı üretim kaybının (downtime) maliyeti yüksektir. CNC CARE Makina Teknolojileri A.Ş. olarak 25 yıllık endüstriyel bakım ve CNC teknik servis deneyimimizle, doğru parça tedariğini sadece satış değil, teknik bir ortaklık olarak görüyoruz. Yan sanayi ürünlerin CNC kontrol ünitesi ile yaratabileceği haberleşme uyuşmazlıklarının önüne geçmek için sadece %100 orijinal parçalar sunuyoruz.
25 Yıllık Kurumsal Güvence CNC arıza tespiti ve yedek parça optimizasyonunda çeyrek asırlık mühendislik deneyimi.
Ücretsiz Hızlı Kargo Üretim bandınızın durmaması için stoktan aynı gün gönderim ve hızlı teslimat ağı.
Teknik Ürün Desteği Motor değişimi sonrası parametre yapılandırması ve encoder sıfırlama için ücretsiz telefon desteği.
Teknik Destek ve Sıkça Sorulan Sorular
1. HC203BS servo motorun fren bobini arızalandığında sargı tamiri yapmak mekanik olarak güvenilir midir?
Kısmi onarımlar ve fren bobini sarımları, stator ile fren mekanizması arasındaki manyetik senkronizasyonu bozabilir. Dik işlem tezgahlarının Z ekseninde kullanılan frenli motorlarda milisaniyelik gecikmeler, takım kırılmasına veya iş parçasının dalmasına neden olabilir. Rijit bir çalışma, iş ve operatör güvenliği için motorun orijinali ile komple değişimi teknik prosedür olarak en doğru yoldur.
2. Yeni motorun fiziksel montajından sonra parametre değişikliği veya kalibrasyon yapmam gerekir mi?
Eğer birebir orijinal Mitsubishi HC203BS değişimi yapıyorsanız, genellikle servo parametrelerinde (gain, loop-gain vb.) modifikasyon yapmanıza gerek kalmaz. Ancak motor değiştiği için, makine kontrol ünitesi üzerinden "Absolute Encoder" (mutlak pozisyon) sıfırlamasının ve eksen referans noktası (Home Position) tanıtımının yeniden yapılması zorunludur. CNC CARE teknik servis birimimiz bu adaptasyon süreci için size telefonda destek vermektedir.
3. Sürücümde (Drive) "Encoder Error" alıyorum. Sorun sürücüde mi yoksa HC203BS motorda mı?
Encoder hataları (örneğin Alarm 20 serisi) genellikle motor arkasında bulunan enkoder devresinin hasar görmesinden veya sinyal kablolarındaki (feedback cable) pin oksitlenmelerinden kaynaklanır. Sürücü kaynaklı olma ihtimali daha düşüktür. Kabloların sürekliliği ölçüldükten sonra sorun devam ediyorsa, yüksek ihtimalle motor tarafındaki encoder donanımı çalışma ömrünü tamamlamış veya sıvı/soğutma yağı teması ile kısa devreye maruz kalmıştır.
