Mitsubishi HN 203 Mazak PCB kartı; tezgah kontrol ünitesi ile operatör paneli arasındaki iletişimi sağlayan orijinal I/O kartıdır. Duruş süresini sıfırlayan tak-çalıştır çözümdür.

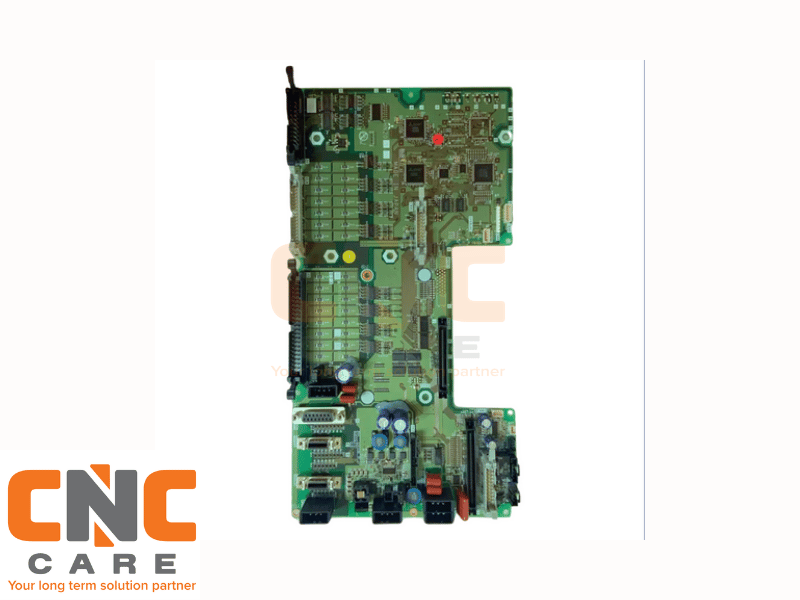

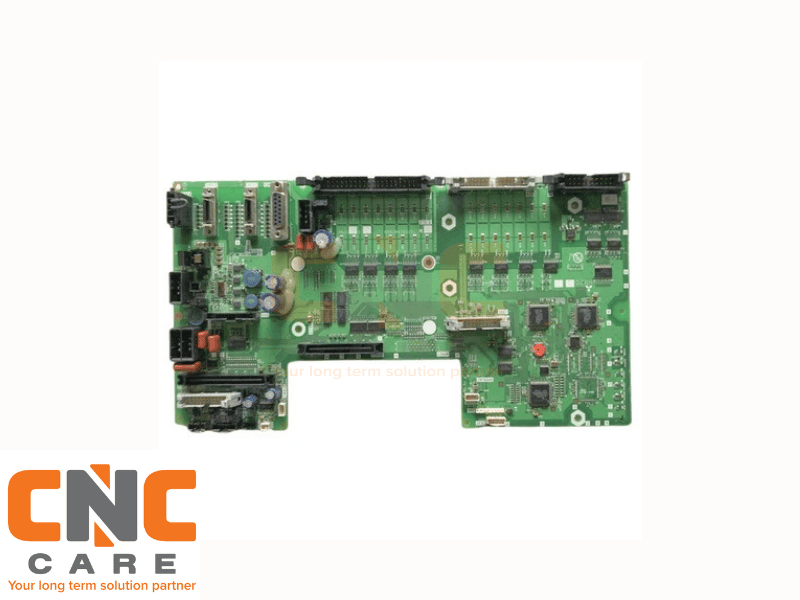

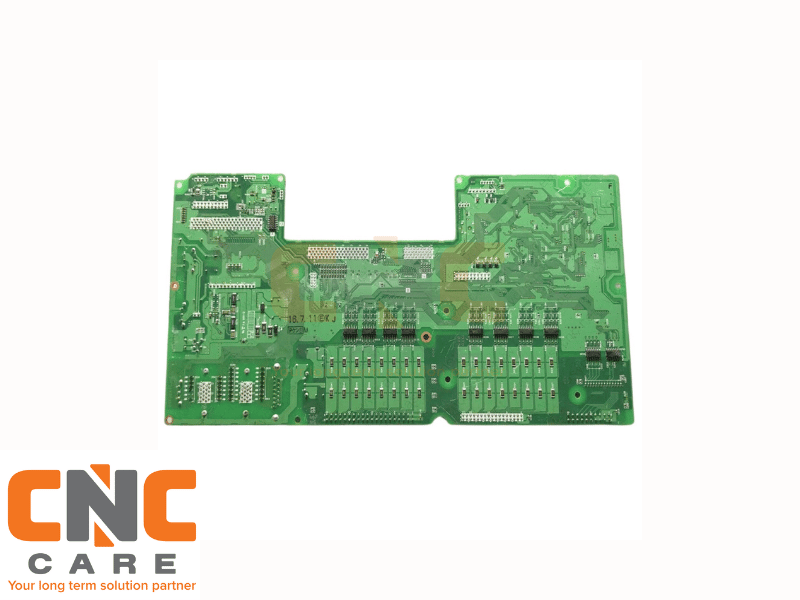

Mitsubishi HN 203 Mazak PCB Kartı
Mitsubishi HN 203 PCB kartı, Mazak işleme merkezleri ve torna tezgahlarında NC kontrol ünitesi ile operatör kontrol paneli arasında iletişimi sağlayan endüstriyel bir donanımdır. Endüstriyel imalat ortamlarındaki spindle invertörleri, servo sürücüler ve yüksek güç kontaktörlerinin yarattığı elektromanyetik parazitler (EMI), analog ve dijital iletişim hatlarında ciddi gerilim dalgalanmalarına yol açar. Mitsubishi HN 203 mimarisi; entegre alıcı-verici hatları, optokuplör izolasyon katmanları ve düşük toleranslı yüzey montaj (SMD) filtre elemanları ile donatılmıştır. PCB üzerinde yer alan yüksek hızlı filtre katı, harici kablolamadan gelebilecek geçici gerilim piklerini sönümleyerek kontrol ünitesini elektriksel hasarlara karşı korur.
Giderilen Kronik Donanım ve Pozisyonlama Hataları
Yıllar süren talaşlı imalat döngüsü, soğutma sıvısı buharı ve ısıl gerilimler neticesinde yorulan eski PCB kartları tezgâhta beklenmedik arıza duruşlarına sebep olur. Orijinal Mitsubishi HN 203 kartı değişimi ile şu teknik problemler doğrudan giderilir:
- Bus ve I/O İletişim Kilitlenmeleri: Operatör panel hattındaki elektriksel gürültü kaynaklı lojik seviye bozulmalarını filtreler. Mazatrol ve Meldas sistemlerinde sıkça yaşanan parity hatası, arayüz kilitlenmesi ve I/O iletişim kesintisi alarmlarını sonlandırır.
| Üretici Parça Kodu |
Mitsubishi HN203 (HN-203 / Mazak Uyumlu) |
| Donanım Sınıfı |
Endüstriyel Operatör Paneli / MPG Arayüz PCB Kartı |
| Sinyal Çıkış Mimarisi |
Diferansiyel Hat Sürücülü A / B Fazı (90° Faz Farkı) |
| Uyumlu Kontrol Sistemleri |
Mazak Mazatrol & Mitsubishi Meldas Serisi |
| Gürültü Bağışıklığı |
Entegre EMI Parazit Filtreleme ve Optik İzolasyon Katmanı |
| Montaj / Entegrasyon |
Doğrudan Klemens-Soket Bağlantısı (Parametresiz Tak-Çalıştır) |
Neden CNC CARE Makina Teknolojileri?
CNC tezgâhlarında plansız duruş süresi, doğrudan üretim kaybı ve yüksek maliyet demektir. 25 yılı aşkın endüstriyel CNC elektroniği ve teknik servis saha tecrübesine sahip CNC CARE Makina Teknolojileri A.Ş., arızalı makinenizi güvenle yeniden devreye almanız için kurumsal mühendislik desteği sağlar:
- %100 Orijinal ve Test Edilmiş Donanım: Rafımızdaki tüm Mitsubishi HN 203 kartları, teknik servis test stantlarımızda osiloskop frekans analizi, voltaj kararlılığı ve sinyal genlik testlerinden geçirilmiş orijinal ürünlerdir. Uygunsuz revizyonlu veya sahte kartların kontrol ünitesinde yol açabileceği yüksek maliyetli elektronik riskleri engellersiniz.
- Mühendislik Düzeyinde Ücretsiz Canlı Telefon Desteği: Sahada kart montajı gerçekleştirilirken pinout doğrulaması, klemens bağlantı sırası, besleme gerilimi kontrolü ve blendajlı kablo topraklama hattı izolasyonu hususlarında uzman teknik kadromuzdan kesintisiz ücretsiz telefon desteği alabilirsiniz.
- Stoktan Aynı Gün Ücretsiz Hızlı Kargo: Tezgâhınızın atıl bekleme süresini en aza indirmek amacıyla, siparişiniz elektrostatik korumalı (ESD) özel ambalajında aynı gün ücretsiz kargoya teslim edilir.
Doğru donanım ve profesyonel teknik altyapı ile Mazak tezgâhınızın mikron hassasiyetindeki işleme kararlılığı ilk günkü fabrika toleranslarına kavuşur.
25 Yıllık Saha Tecrübesi
CNC elektronik arıza tespiti ve orijinal parça doğrulamasında çeyrek asırlık endüstriyel uzmanlık.
%100 Orijinal Parça
Test stantlarında sinyal doğrulaması yapılmış, üretici toleranslarına tam uyumlu donanım garantisi.
Ücretsiz Teknik Destek
Kablolama, pinout kontrolü ve devreye alma adımlarında tecrübeli mühendislerimizle kesintisiz telefon desteği.
Aynı Gün Ücretsiz Kargo
Duruş sürenizi minimuma indirmek için ESD korumalı ambalajında doğrudan stoktan hızlı sevk.
Sıkça Sorulan Sorular (Teknik SSS)
1. Handle (el çarkı) modunda çevrim yaparken eksende sıçrama veya tepkisizlik yaşanması kesin olarak HN 203 arızası mıdır?
Büyük olasılıkla evet. Handle modundaki ani fırlamalar ve tepkisizlikler, MPG optik okuyucusundan üretilen A ve B faz palslerinin kontrol ünitesine eksik veya gürültülü ulaşmasından kaynaklanır. HN 203 arayüz kartı üzerindeki sinyal biçimlendirici entegreler veya filtre kondansatörleri deforme olduğunda, kontrol ünitesi pals trenini anlık olarak okuyamaz; sinyal hattı tekrar iletime geçtiğinde biriken pals farkını kapatmak için ekseni aniden ileri fırlar (axis jump). Osiloskopla sinyal hattında kare dalga genliği ve faz açısı incelenerek kartın iletim kabiliyeti teyit edilebilir; orijinal HN203 değişimi bu kronik sıçramayı tamamen ortadan kaldırır.
2. Mitsubishi HN 203 kartının montajında hangi elektriksel güvenlik kurallarına dikkat edilmelidir?
Fiziksel montaja başlamadan önce ana pano enerjisi kesilmeli ve sürücü DC bara voltajının tamamen boşaldığı doğrulanmalıdır. En kritik nokta besleme polaritesidir: Genellikle +5V/12V/24V/110V (VCC) ve 0V (GND) hatlarının faz sinyal pinleriyle (A, /A, B, /B) ters bağlanması tampon entegrelerini anında tahrip edebilir. İkinci kritik adım kablo blendajıdır (shielding); sinyal kablosunun metal örgü ekranı mutlaka pano yıldız topraklama barasına 360° temasla bağlanmalı ve sürücü güç kabloları gibi yüksek akımlı hatlardan en az 10 cm uzakta taşınmalıdır.
3. Yeni HN 203 kartı takıldıktan sonra Mazatrol veya Mitsubishi kontrol ünitesinde parametre yüklemesi gerekir mi?
Hayır, parametre yüklemesi veya yazılımsal kalibrasyon gerekmez. Mitsubishi HN 203, doğrudan donanımsal mantık seviyesinde çalışan bir sinyal işleme arayüzüdür; bünyesinde EEPROM veya sistem parametresi depolamaz. Klemens ve soket bağlantıları doğru pin dizilimiyle yapıldığı anda CNC kontrol ünitesi gelen diferansiyel kare dalgaları standart formatta doğrudan okur. Donanım "tak-çalıştır" mimarisine sahip olduğundan NC tarafında herhangi bir ladder müdahalesi veya yazılım güncellemesi yapılmasına ihtiyaç duyulmaz.
