Mitsubishi MDS-D-SVJ3-20 servo sürücü, CNC tezgahlarınızdaki eksen pozisyonlama ve haberleşme hatalarını gidermek için tasarlanmış orijinal yedek parçadır. SSCNET III altyapısıyla tam uyumlu çalışarak sistem duruş sürelerini minimuma indirir.

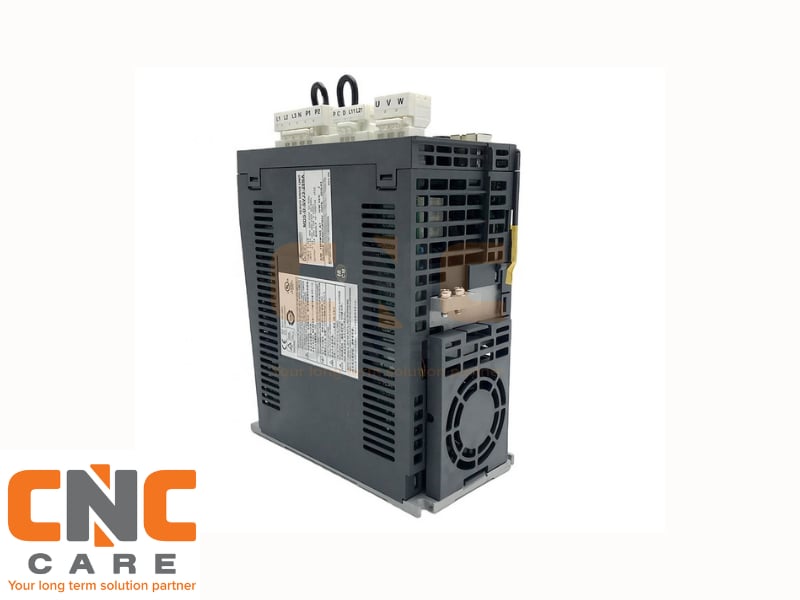

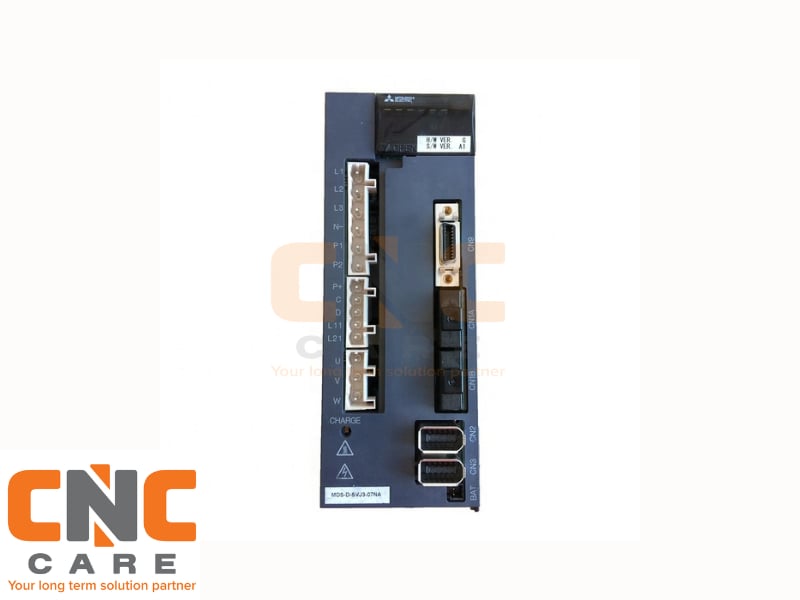

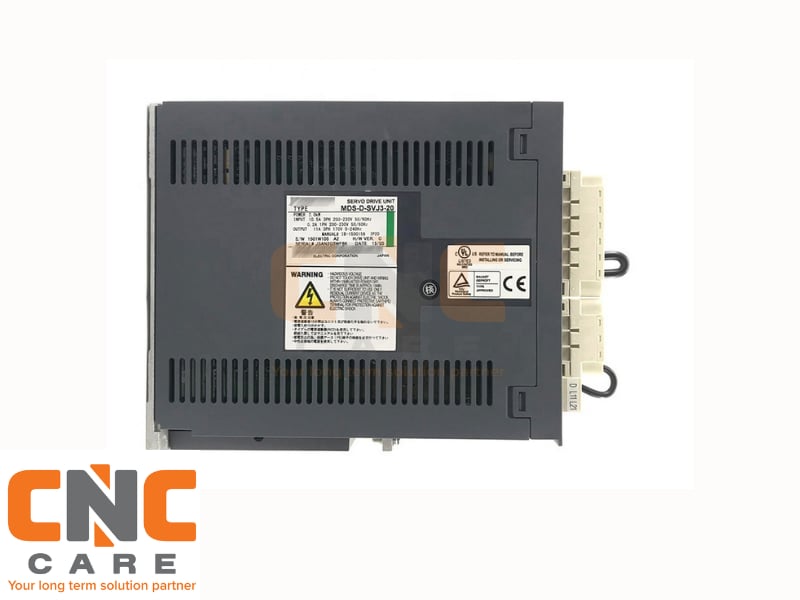

Mitsubishi MDS-D-SVJ3-20 Servo Sürücü Teknik Analizi
CNC işleme merkezleri ve tornalarda eksen hareketlerinin hassasiyeti, doğrudan servo sürücünün tepki süresi, termal stabilitesi ve haberleşme hızına bağlıdır. Mitsubishi MDS-D-SVJ3-20, M70 ve M700 serisi kontrol üniteleriyle senkronize çalışan, yüksek hızlı SSCNET III optik haberleşme protokolünü destekleyen kompakt yapıdaki AC servo sürücüdür. Tezgahlarda donanım yorgunluğuna bağlı olarak sıklıkla karşılaşılan aşırı akım (overcurrent), enkoder haberleşme kesintileri veya kapalı çevrim (closed-loop) senkronizasyon kayıpları durumunda, arızalı ünitenin bu orijinal donanımla revize edilmesi sistemin nominal çalışma toleranslarına dönmesini sağlar.
Sık Karşılaşılan Eksen Hataları ve Çözüm Odaklı Yaklaşım
Makine ekranında AL.32 (Aşırı Akım), AL.50 (Aşırı Yük) veya topraklama/enkoder kaynaklı alarm kodları alıyorsanız, sorunun kaynağı yüksek ihtimalle güç modülü (IGBT) hasarı veya sürücü üzerindeki kontrol kartı arızasıdır. MDS-D-SVJ3-20, optimize edilmiş soğutma bloğu yapısı ve geliştirilmiş EMI (Elektromanyetik Parazit) direnci sayesinde endüstriyel sahadaki elektriksel ve termal streslere karşı yüksek dayanım gösterir.
Bu ünitenin sisteme entegre edilmesiyle; eksenlerde oluşan mekanik vuruntu, interpolasyon hataları ve rijit kılavuz çekme (rigid tapping) operasyonlarındaki iş mili-eksen senkronizasyon problemleri kalıcı olarak ortadan kaldırılır. Yüksek frekanslı akım kontrolü, minimum gecikme ile motorun tork üretimini stabilize eder.
| Ürün Referans Kodu |
MDS-D-SVJ3-20 |
| Uyumlu CNC Kontrolörleri |
Mitsubishi M70, M700, C70 Serisi |
| Haberleşme Arayüzü |
SSCNET III (Yüksek Hızlı Fiber Optik) |
| Geri Besleme Desteği |
Mutlak (Absolute) ve Artımsal (Incremental) Enkoder |
| Soğutma Tipi |
Kompakt / Entegre Fanlı Isı Alıcı |
Neden CNC CARE Makina Teknolojileri?
CNC sektöründe makine duruş maliyetlerinin, yedek parça maliyetinden çok daha kritik olduğunun bilincindeyiz. CNC CARE Makina Teknolojileri A.Ş. olarak 25 yıllık endüstriyel elektronik altyapımızla sadece donanım satışı yapmıyor, aynı zamanda devreye alma sürecinde de mühendislik desteği sağlıyoruz. Stoklarımızdan sevk edilen tüm MDS-D-SVJ3-20 üniteleri, fabrika test prosedürlerinden geçmiş orijinal parçalardır.
25 Yıllık Deneyim Kurumsal yapı ve sektörel teknik uzmanlık.
Orijinal Donanım Testleri tamamlanmış, garantili ve güvenilir yedek parça.
Ücretsiz Teknik Destek Parametre ve montaj konularında uzman mühendis desteği.
Hızlı Kargo Ücretsiz ve aynı gün kargo ile minimum duruş süresi.
Sıkça Sorulan Teknik Sorular (SSS)
1. MDS-D-SVJ3-20 montajı sonrası NC parametre ayarı girmem gerekiyor mu?
Fiziksel montaj ve fiber optik (SSCNET) kablo bağlantıları yapıldıktan sonra, sistem parametreleri otomatik olarak NC ünitesinden okur (plug-and-play). Ancak montaj öncesinde, yeni sürücünün üzerindeki döner switch (eksen adresleme anahtarı) konumunun, arızalı eski sürücü ile birebir aynı numaraya (Örn: X ekseni için "0", Y ekseni için "1") ayarlanması zorunludur. Yanlış switch konumu sistemin "AL.37" parametre hatası vermesine sebep olur.
2. Tezgahımdaki AL.32 (Aşırı Akım) hatası bu parçayı değiştirince kesin çözülür mü?
AL.32 hatası yüksek ihtimalle sürücü içerisindeki güç modülünün (IGBT) kısa devre yapmasından veya zarar görmesinden kaynaklanır ve sürücü değişimi sorunu çözer. Fakat dikkat edilmesi gereken kritik bir nokta vardır: Yeni sürücüyü takmadan önce servo motorunuzun güç kablolarında veya motor sargılarında izolasyon (meger) testi yapılmalıdır. Eğer motorda veya güç kablosunda gövdeye kaçak (kısa devre) varsa, takacağınız yeni MDS-D-SVJ3-20 sürücü de anında hasar görecektir.
3. SSCNET III optik kablolarının montajında nelere dikkat etmeliyiz?
Fiber optik veri kabloları elektriksel gürültüden etkilenmese de fiziksel kirliliğe ve kırılmalara karşı son derece hassastır. Eski sürücüyü sökerken çıkardığınız konektör uçlarının tozlanmadığından emin olun, uçlara kesinlikle çıplak elle dokunmayın. Ayrıca montaj esnasında kabloları dik açıyla kıvırmayın; bükülme yarıçapı aşılırsa fiber damar kırılır ve NC ünitesi ile sürücü arasındaki veri akışı tamamen kesilir.
