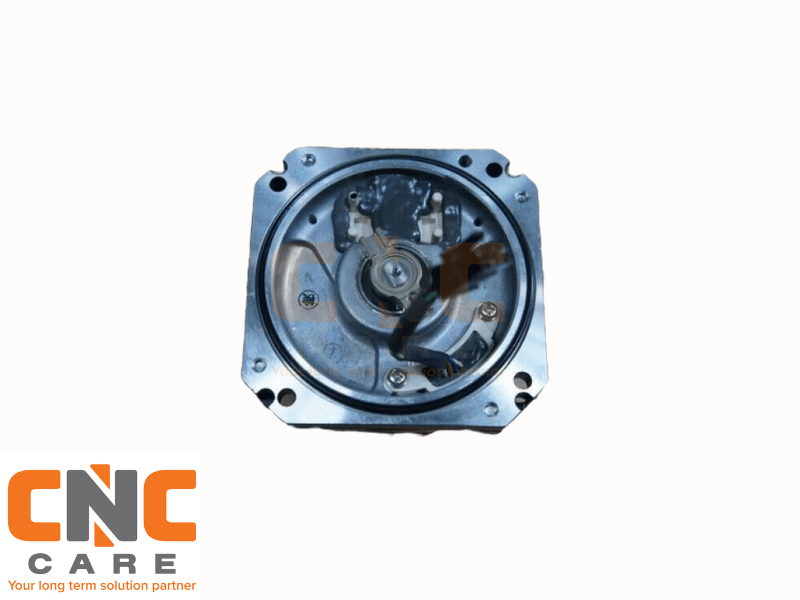

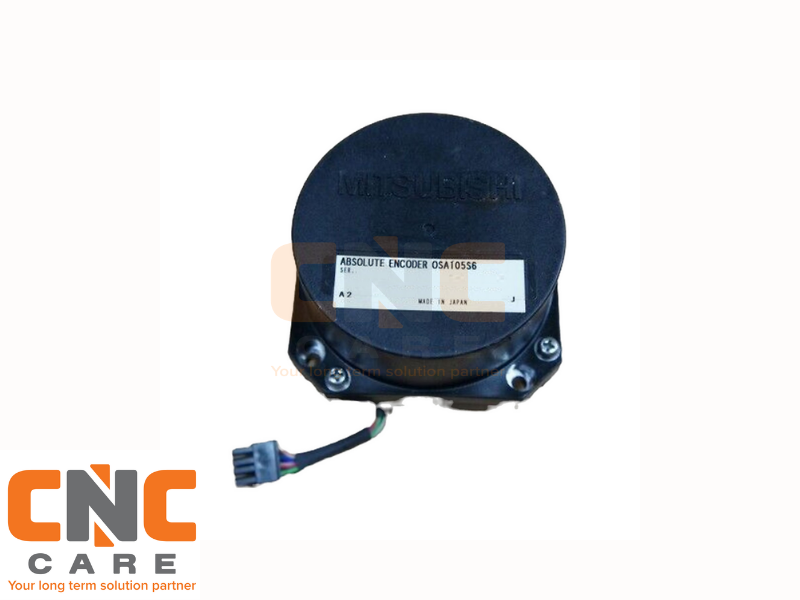

Mitsubishi OSA105S6 Mutlak Enkoder; CNC tezgahlarında HC ve HF serisi servo motorların anlık devir, yön ve açısal pozisyon verilerini okuyarak sürücüye aktaran yüksek çözünürlüklü enkoderdir. Zamanla soğutma sıvısı sızıntısı, ağır titreşim veya termal stres sebebiyle okuma hassasiyetini yitiren eski koderlerin neden olduğu AL.16 (Enkoder Haberleşme Hatası), AL.18, AL.20 (Enkoder Arızası) ve eksen titremesi (hunting) gibi üretim duruşlarının kesin, orijinal ve rijit mühendislik çözümünü sunar.
Yüksek Çözünürlüklü Optik Disk | Yüksek Hızlı Seri Haberleşme | Orijinal Donanım Mimarisi | EMI İzolasyonu
Mutlak Pozisyon Kontrolü ve Yüksek Hızlı Seri Haberleşme
CNC işleme merkezleri ve tornalarda eksenlerin mikron mertebesinde pozisyonlanması ve yüzey pürüzlülüğünün optimizasyonu, servo motor arkasında yer alan enkoderin ürettiği verinin sürücüye (MDS veya MR Servo Amplifier) kayıpsız iletilmesine dayanır. Mitsubishi OSA105S6 enkoder, yüksek hassasiyetli optik cam diski üzerinden servo motor şaftının dönüşünü okuyarak mutlak (absolute) referans verisini üretir. Enkoderin sahip olduğu entegre haberleşme devreleri, makine şasisindeki yüksek frekanslı elektromanyetik gürültüleri (EMI) ve kontaktör harmoniklerini bloke ederek verinin sürücüye yüksek hızda seri protokolle ulaşmasını sağlar. Dış ortamdan gelen bor yağı buharına karşı güçlendirilmiş mekanik izolasyonu ile uzun vadeli elektriksel stabilite sunar.
Giderilen Kronik Servo ve Enkoder Alarmları
Ağır talaş kaldırma operasyonlarının yarattığı vibrasyon, zamanla deforme olan iç optik okuyucular veya enkoder rulmanlarının yorulması sebebiyle veri işleme yeteneğini yitiren eski donanımınızı, orijinal OSA105S6 ile yenileyerek şu maliyetli duruşları önleyebilirsiniz:
- AL.16 / 18 Enkoder Haberleşme Hatası (Encoder Communication Error): Enkoder içindeki elektronik haberleşme (transceiver) devrelerinin sıvı teması veya ömür bitimiyle arızalanması sonucu, sürücünün veriyi alamayıp ekseni acil stop ile kilitlemesi problemini kalıcı olarak çözer.
- AL.20 / Enkoder Arızası (Encoder Error): Optik diskin kirlenmesi, okuyucu LED'in kapasite yitirmesi veya optik camın çizilmesi sebebiyle motorun kendi pozisyonunu doğrulayamaması krizini ortadan kaldırır.
- Eksen Dalgalanması ve Titreme (Hunting): Soğuk lehimli veya yarı arızalı enkoder devrelerinin neden olduğu pals (pulse) atlamaları yüzünden, eksenin hareket anında veya kilitli durumdayken sürekli titremesi ve işleme yüzeyini bozması sorununu giderir.
Teknik Spesifikasyon Tablosu
| Mühendislik Metriği |
Değer / Tanımlama |
| Üretici Parça Kodu |
Mitsubishi OSA105S6 |
| Donanım Sınıfı |
Mutlak Enkoder (Absolute Rotary Encoder) |
| Uyumlu Sistemler |
Mitsubishi Servo Motorlar |
| Sinyal İletim Mimarisi |
Yüksek Hızlı Seri Haberleşme (High-speed Serial Communication) |
| İşlevsel Görevleri |
Kapalı Çevrim Konum/Hız Geribeslemesi, Mutlak Pozisyon Hafızası |
Neden CNC CARE Makina Teknolojileri?
Servo motor enkoder değişimi, sadece elektronik bir konnektör takma işlemi değil; aynı zamanda yüksek toleranslı mekanik bir kalibrasyondur. OSA105S6 enkoder montajında, enkoder şaftının servo rotoruna kusursuz merkezlenmesi ve ardından CNC parametreleri üzerinden yeni ünitenin elektronik referans noktasına göre eksen sıfırlamasının (absolute position setup) yapılması zorunludur. Hatalı eksenel (mekanik) montaj, enkoderin optik camını veya iç rulmanlarını ilk dönüşte kırabilir. CNC CARE olarak, 25 yıllık endüstriyel saha tecrübemizle elektriksel testleri %100 tamamlanmış orijinal Mitsubishi OSA105S6 enkoderlerini sunuyor; mekanik kurulum ve CNC'deki referans kalibrasyonu sırasında hata yapmamanız için ücretsiz canlı mühendis desteği sağlıyoruz.
25 Yıllık Elektronik Saha Tecrübesi Mitsubishi sürücü haberleşme analizleri, enkoder kaplin dinamikleri ve mutlak (absolute) referans döngülerinde tam uzmanlık.
%100 Orijinal Optik Çözünürlük Pals atlaması yaşatmayan, çevresel izolasyonu yüksek ve sinyal stabilitesi orijinal standartlarda test edilmiş donanım kalitesi.
Telefonla Canlı Teknik Kurulum Desteği Değişim sonrası eksen referans kaymalarını önlemek adına mutlak pozisyon kalibrasyonu (Zero Point Setup) için canlı rehberlik.
Stoktan Hızlı Lojistik Sevkiyat Hassas optik cam diski ve okuyucu donanımları nakliye şoklarına karşı koruyan kalın yalıtımlı özel endüstriyel ambalajlama.
Sıkça Sorulan Sorular (Teknik SSS)
1. Sürücüde AL.16 (Enkoder Haberleşme Hatası) mevcut. Sorunun dış kabloda mı yoksa doğrudan OSA105S6 enkoderde mi olduğunu nasıl izole edebilirim?
AL.16 arızasının ana kaynağını belirlemek için öncelikle servo amplifikatör ile enkoder arasındaki iletişim kablosunu multimetrenin kısa devre (buzzer) kademesinde pin-pin kontrol etmelisiniz. Eğer kablo hareketli kanal içinde fiziksel olarak yorulmamış/kırılmamışsa, soket uçlarında sıvı temasına bağlı yeşillenme (oksit) yoksa ve zırh (shield) topraklaması tamsa, arıza büyük olasılıkla enkoderin içindeki seri haberleşme devrelerinin (transceiver IC) yanması veya optik ünitenin yağ buharı alarak körleşmesidir. Orijinal OSA105S6 montajı yapıldığında, sürücü tekrar seri haberleşmeyi kurarak AL.16 alarmını temizleyecektir.
2. Makine durduğu yerde veya kesim esnasında eksen sürekli titriyor (hunting yapıyor) ve rezonans sesi çıkarıyor. Yeni enkoder bu titremeyi çözer mi?
Evet, servo eksenlerde yaşanan "hunting" (titreme) ve anormal inilti seslerinin en yaygın donanımsal sebebi arızalı pozisyon enkoderidir. Kapalı çevrim (closed-loop) çalışan sistemler, komut edilen hedef pozisyonda kalabilmek için saniyede binlerce kez enkoderden veri okur. Enkoderin içindeki optik cam kirlendiğinde veya elektronik bileşenler zayıfladığında üretilen veride kesintiler oluşur. Sürücü eksik gelen bu konumu telafi etmek için motora sürekli olarak milisaniyelik ileri-geri akım gönderir; bu tepkime eksenin titremesine ve yüzey finişinin bozulmasına yol açar. Orijinal enkoder, sinyal bütünlüğünü sağlayarak servo motorun rijit ve sessiz çalışmasını garanti eder.
3. Yeni enkoderi servo motora monte ettikten sonra makinede mekanik veya parametrik bir referans ayarı (Sıfırlama) yapmam gerekecek mi?
Evet, bu kalibrasyon adımı zorunludur. OSA105S6 mutlak (absolute) mimariye sahip bir enkoderdir. Yeni enkoderi şafta bağladığınızda, enkoderin kendi içindeki "mutlak sıfır" noktası ile makinenizin o anki mekanik sıfır noktası (home position) tamamen farklı olacaktır. Enkoder değişimi sonrası makineyi parça işlemeye almadan önce, CNC kontrol ünitesinden ilgili eksenin "Mutlak Pozisyon Sıfırlama" (Absolute Position Setup) prosedürünün gerçekleştirilmesi gerekir. Aksi takdirde eksen yanlış koordinata gidebilir ve limit şalterlerini aşarak mekanik kaza (bindirme) yaşanabilir. Değişim sonrası bu parametrik adımlar için teknik destek ekibimiz sizi detaylı olarak yönlendirecektir.
