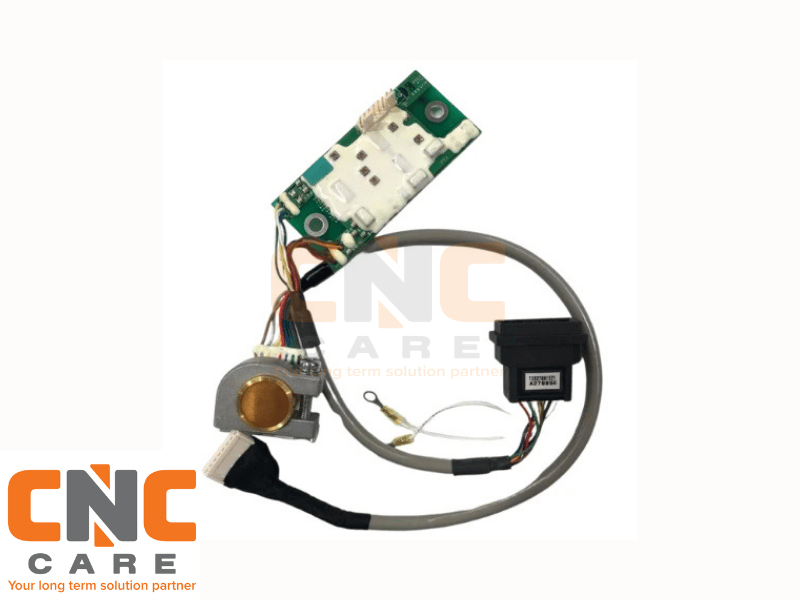

Mitsubishi TS5276N1174 Spindle Enkoder (PLG)
MITSUBISHI CNC

Mitsubishi TS5276N1174 Spindle Enkoder (PLG) (NONE)

Fiyat : $1,400.00   + K.D.V
TL Fiyat : ₺69.515,60(₺13.903,12   + K.D.V)

Mitsubishi CNC tezgahlarda fener mili devir, pozisyon ve rijit kılavuz senkronizasyonunu sağlayan Mitsubishi TS5276N1174 PLG Spindle Enkoder; AL-23 ve AL-24 geri besleme arızalarını gidererek duruş sürelerinizi sıfıra indirir.
M70, M700, Mazatrol, Mori Seiki
Favorilere Ekle
Fiyat Düşünce Haber Ver
Gelince Haber Ver

ADET

Artır Azalt
Mitsubishi CNC tezgahlarda fener mili devir, pozisyon ve rijit kılavuz senkronizasyonunu sağlayan Mitsubishi TS5276N1174 PLG Spindle Enkoder; AL-23 ve AL-24 geri besleme arızalarını gidererek duruş sürelerinizi sıfıra indirir.

Mitsubishi TS5276N1174 Spindle Enkoder (PLG) Teknik Analizi

CNC işleme merkezleri ve CNC torna tezgahlarında fener milinin (spindle) hız ve açısal konum kararlılığı, işleme hassasiyetinin doğrudan belirleyicisidir. Tamagawa üretimi Mitsubishi TS5276N1174 manyetik darbe üreteci (PLG sensör), Mitsubishi MDS serisi spindle sürücüler ile kapalı döngü (closed-loop) kontrol mimarisinde görev yapar. Mil şaftına akuple edilmiş dişli çark üzerinden manyetorezistif okuma yapan bu sensör başlığı, yüksek devirlerde dahi hatasız diferansiyel kare dalga (A, /A, B, /B) ve devir başı referans sıfır darbesi (Z, /Z) üretir.

Çözülen Arızalar ve Sektörel Teşhis Kodları

Saha servis süreçlerinde fener mili enkoder arızaları doğrudan operasyonel duruşlara yol açar. TS5276N1174 sensörünün değişimi, tezgah kontrol ünitesinde karşılaşılan aşağıdaki kritik donanım alarmlarını kalıcı olarak giderir:

  • AL-23 (Spindle Sinyal Kesintisi / Open Circuit): MDS sürücünün sensör kablo hattından geri besleme sinyali alamaması veya sensör iç devre katının gerilim dalgalanması kaynaklı hasar görmesi.
  • AL-24 (Faz Hatası / Zayıf Darbe Seviyesi): A ve B sinyal kanalları arasındaki 90 derecelik faz kaymasının bozulması, sensör algılama elemanının manyetik bozulmaya uğraması veya hava boşluğu toleransının aşılması.
  • M19 Spindle Oryantasyon Arızaları: Takım değiştirme (ATC) esnasında fener milinin Z referans darbesini yakalayamaması sonucu ortaya çıkan kilitlenme ve zaman aşımı (timeout) problemleri.
  • Rijit Kılavuz (Rigid Tapping) Adım Bozulmaları: Z ekseni ile fener mili devri arasındaki interpolasyon senkronizasyonunun kaybolması sonucu diş sıyırma ve vida adımı sapmaları.

Teknik Donanım ve Uyumluluk Verileri

Ürün / Parça Kodu Mitsubishi TS5276N1174 (Tamagawa Seiki OEM)
Sinyal Çıkış Prensibi Manyetik Dişli Sensörü (PLG - Pulse Line Generator)
Kanal Çıkışları Diferansiyel Line Driver: A, /A, B, /B, Z, /Z
Uyumlu Sürücü Aileleri Mitsubishi MDS-A-SP, MDS-B-SP, MDS-C-SP, MDS-D-SP, MDS-DH-SP, MDS-E Serisi
Nominal Besleme Gerilimi 5V DC ± %5
Kritik Hava Boşluğu (Air Gap) 0.15 mm – 0.20 mm (Sentil çakısı ile ayarlanmalıdır)
Çalışma Sıcaklık Direnci -20°C ila +85°C (Yüksek termal stabilite)

Neden CNC CARE Makina Teknolojileri A.Ş.?

Elektronik geri besleme elemanlarında yan sanayi veya yıpranmış komponentler, yüksek frekanslı sürücü anahtarlama gürültülerine (EMI) karşı yetersiz ekranlama gösterir; bu da tezgahınızda rastgele duruşlara yol açar. CNC CARE olarak bakım mühendislerine doğrudan entegre çözümler sunuyoruz:

25 Yıllık Saha Tecrübesi

CNC elektronik onarım ve servis sahasında çeyrek asırlık pratik teşhis ve mühendislik birikimi.

%100 Orijinal Ürün

Fabrika kalibrasyon toleranslarına sahip, yüksek EMI dirençli ve garantili orijinal komponent güvencesi.

Ücretsiz Teknik Destek

Montaj, hava boşluğu ayarı ve parametre optimizasyonunda deneyimli teknisyenlerimizle telefon desteği.

Hızlı ve Ücretsiz Kargo

Tezgah duruş (downtime) maliyetinizi minimize etmek adına aynı gün stoktan ücretsiz sevkiyat avantajı.

Sıkça Sorulan Sorular (Teknik Servis Rehberi)

1. TS5276N1174 enkoder montajında manyetik dişli ile sensör arasındaki hava boşluğu (air gap) nasıl ayarlanmalıdır?
TS5276N1174 PLG sensörünün doğru diferansiyel sinyal üretebilmesi için sensör yüzeyi ile dişli tekerlek arasındaki hava boşluğu pirinç veya paslanmaz sentil çakısı kullanılarak 0.15 mm ile 0.20 mm aralığında sabitlenmelidir. Boşluğun 0.20 mm üzerine çıkması sürücüde AL-24 (sinyal zayıflığı) hatasına, 0.15 mm altına inmesi ise spindle termal genleşmesi esnasında sensör kafasının dişliye sürtünerek mekanik tahribata uğramasına neden olur. Montaj sonrası mil 360 derece manuel döndürülerek salgı (runout) kontrolü mutlaka yapılmalıdır.
2. Spindle sürücüsünde AL-23 hatası alındığında enkoder arızası nasıl doğrulanır?
Öncelikle sürücü tarafındaki CN9/CN4 geri besleme konnektörü ile sensör soketi arasındaki kablo demeti multimetre ile iletkenlik ve kısa devre testine tabi tutulmalıdır. Kablo sağlamsa, sürücü enerjili durumdayken sensör beslemesinin 5V DC olduğu teyit edilir. Osiloskop ile A/B kanallarının 90° faz farkı ve devir başına düşen Z referans darbe genliği ölçülür. Kare dalga genlikleri 5V seviyesine ulaşmıyor, parazit nedeniyle düşüş gösteriyor veya Z darbesi hiç üretilmiyorsa TS5276N1174 sensör devresi arızalanmıştır ve yenisiyle değiştirilmelidir.
3. Yeni enkoder montajı yapıldıktan sonra Spindle Oryantasyon (M19) ayarı gerekir mi?
Evet. TS5276N1174 elektriksel açıdan tak-çalıştır bir parça olmasına karşın, mekanik montaj esnasında sensör gövdesinin pozisyonu mil üzerindeki Z-puls açısını mikron düzeyinde kaydırır. Bu durum M19 komutu verildiğinde fener milinin takım değiştirme (ATC) magaziniyle açısal olarak tam hizalanamamasına yol açabilir. Montaj sonrasında Mitsubishi kontrol ünitesindeki Spindle Parametreleri altından oryantasyon ofset açısı (SP02 / SP03 parametre grubu) yeniden kalibre edilmelidir. Bu prosedür için CNC CARE teknik servis hattımızdan telefon üzerinden adım adım destek alabilirsiniz.
