Mitsubishi CNC işleme merkezlerinde mil devir geri beslemesi ve rijit kılavuz senkronizasyonu sağlayan TS5276N1571 spindle PLG enkoderi, konum sapmalarını ve M19 oryantasyon arızalarını gidererek plansız tezgah duruşlarını önler.

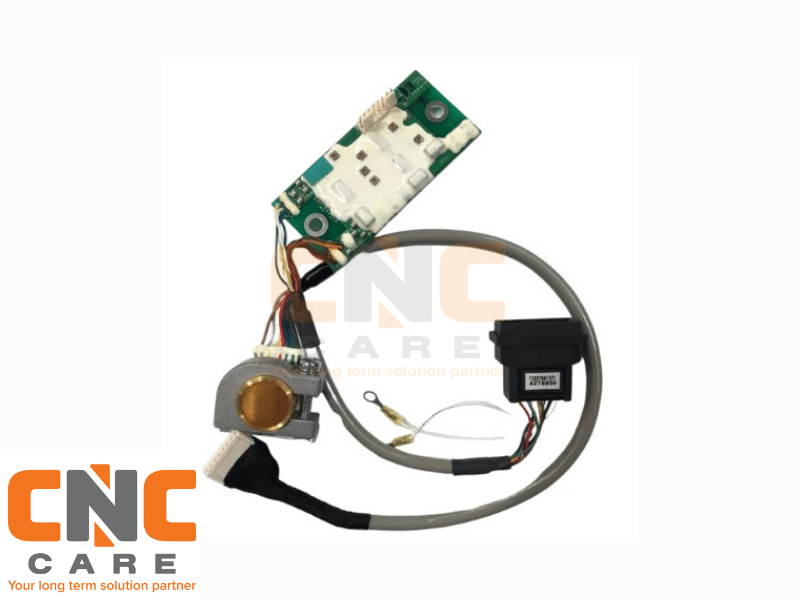

Mitsubishi TS5276N1571 Spindle Manyetik Enkoder (PLG) Teknik İncelemesi
CNC işleme merkezlerinde iş mili (spindle) stabilitesi, yüzey işleme kalitesi ve çevrim süresi doğruluğunun temel belirleyicisidir. Mitsubishi TS5276N1571 Spindle Enkoder (PLG sensör), Mitsubishi spindle motorlarının rotor şaftındaki toothed-gear (dişli halka) üzerinden manyetik indüksiyon prensibiyle pozisyon ve devir verisi üreten yüksek hassasiyetli bir geri besleme ünitesidir. Kompakt gövde yapısı, CNC talaşlı imalat ortamındaki yüksek ısı, kesme sıvısı buharı ve yoğun talaş koşullarına karşı korunaklı bir mühendislik mimarisine sahiptir.
Sinyal Kararlılığı ve Donanımsal Çözümler
İş milinde meydana gelen milisaniyelik gecikmeler dahi eksenel interpolasyon hatalarına yol açar. TS5276N1571 enkoder, diferansiyel line driver A/B fazı kare dalga sinyalleri ve mil pozisyonunun mutlak sıfırlanmasını yöneten Z (Zero / Index) referans darbesi üretir. Bu mimari, sistemin kapalı döngü (closed-loop) hız denetiminde milisaniyelik tepki süreleri elde etmesini sağlar. Yüksek frekanslı parazitlere (EMI direnci) karşı korumalı dahili devresi, motor kablolarından yayılan elektriksel gürültünün enkoder geri besleme hattına karışmasını önler.
Sahadaki arıza analizlerinde, arızalanan veya aşınan spindle manyetik sensörlerinin doğrudan aşağıdaki kritik üretim kayıplarına yol açtığı tespit edilmiştir:
- M19 Oryantasyon Hataları ve Zaman Aşımı: Otomatik takım değiştirme (ATC) döngüsünde milin kilitlenme açısını bulamaması, açısal salınım (hunting) yapması veya sürücünün oryantasyon zaman aşımı alarmına geçmesi.
- Rijit Kılavuz (Rigid Tapping) Eşzamanlama Bozulması: Z ekseni ilerlemesi ile iş mili devri arasındaki mikrosaniye düzeyindeki senkronizasyonun kopması ve kılavuz takımlarının delik içinde kırılması.
- MDS Sürücü Geri Besleme Alarmları: Mitsubishi MDS-B, MDS-C, MDS-D veya MDS-E serisi spindle sürücülerinde periyodik olarak görülen Alarm 23 (Speed feedback abnormal), Alarm 9A / 9B ve faz kayması kodları.
- Devir Dalgalanması ve Yüzey Pürüzlülüğü: Yüksek devir bantlarında (6.000 - 15.000 RPM) hız geri besleme sinyalindeki puls kayıpları sonucu oluşan tork düşüşleri ve finiş yüzeyindeki çizgilenmeler.
Orijinal TS5276N1571 değişimi, enkoderin manyetik algılayıcı kafasının fabrika toleranslarında sinyal genliği üretmesini sağlayarak sürücünün hız kontrol çevrimini yeniden nominal parametrelerine kavuşturur.
Teknik Parametre Tablosu
| Komponent Tipi |
Manyetik Halka Dişli Sensörü (Spindle PLG Pickup Sensor) |
| Üretici Parça Kodu |
Mitsubishi / Tamagawa TS5276N1571 |
| Çıkış Sinyal Protokolü |
Diferansiyel Kare Dalga (A, /A, B, /B, Z, /Z) Line Driver |
| Uyumlu Sürücü Aileleri |
Mitsubishi MDS-A-SP, MDS-B-SP, MDS-C1-SP, MDS-D-SP, MDS-EM-SP Serileri |
| Montaj Hava Aralığı (Air-Gap) |
0.15 mm – 0.20 mm (Önerilen nominal sentil aralığı) |
| Çalışma Ortamı Dayanımı |
IP65 sızdırmazlık gövdesi, soğutma sıvısı ve yağ buharına dirençli yapı |
Neden CNC CARE Makina Teknolojileri A.Ş.?
Endüstriyel imalatta duran bir CNC tezgahının vardiya başına maliyetini biliyoruz. CNC CARE Makina Teknolojileri A.Ş. olarak, sadece yedek parça tedariki değil, arızanın doğru teşhis edilip tek seferde çözülmesini sağlayan kurumsal bir mühendislik desteği sağlıyoruz. Raflarımızdaki tüm Mitsubishi komponentleri elektriksel testleri tamamlanmış, seri numaralı ve %100 orijinal parçalardır.
25 Yıllık Saha Deneyimi
Çeyrek asırlık CNC elektronik servis ve arıza teşhis tecrübesiyle doğru komponent garantisi.
%100 Orijinal Ürün
Üretici standartlarında, test edilmiş, stabil sinyal üreten orijinal Mitsubishi donanım.
Ücretsiz Teknik Destek
Montaj, hava aralığı (air-gap) ayarı ve sürücü parametreleri için uzman telefon desteği.
Hızlı ve Ücretsiz Kargo
Duruş sürelerini (downtime) minimize etmek için stoktan aynı gün ücretsiz hızlı sevk.
Sıkça Sorulan Teknik Sorular
1. TS5276N1571 enkoder montajında hava aralığı (air-gap) mesafesi ne olmalıdır ve yanlış ayar neye yol açar?
Manyetik algılayıcı sensör kafası ile iş mili üzerindeki dişli çark arasındaki nominal hava aralığı 0.15 mm – 0.20 mm aralığında sentil çakısıyla hassas şekilde ayarlanmalıdır. Mesafe 0.25 mm üzerine çıktığında manyetik alan zayıflar; bu durum yüksek devirlerde puls kaçırmaya ve MDS sürücüde Alarm 23 (Speed Feedback Error) oluşmasına neden olur. Aralığın 0.10 mm altına inmesi ise iş milinin ısıl genleşmesi veya eksenel salgısı sırasında sensör ucunun dönen dişliye temas ederek fiziksel olarak tahrip olmasına yol açar.
2. Rijit kılavuz çekme (Rigid Tapping) operasyonlarında hatve bozulması veya kılavuz kırılması bu enkoderden kaynaklanabilir mi?
Kesinlikle evet. Rijit kılavuz çekme, spindle motoru ile Z ekseni servo motorunun interpolasyonlu çalışması esasına dayanır. Spindle devrinin her anı, TS5276N1571'in ürettiği A/B fazı kare dalgaları ve sıfır dönüş referansını bildiren Z sinyali ile takip edilir. Enkoder içindeki manyeto-rezistif algılayıcılarda zayıflama veya kablo ekranlamasında gürültü oluştuğunda faz kayması meydana gelir; CNC kontrol ünitesi iş mili hızını anlık olarak hatalı hesaplar, bu da kılavuzun adıma uymayarak iş parçası içinde kilitlenip kırılmasına sebep olur.
3. Sürücüde Alarm 23 hatası aldığımda yeni enkoder takmadan önce hangi kontrolleri yapmalıyım?
Parça değişiminden önce ilk olarak sensör kafası ile dişli yüzeyinde manyetik talaş tozu birikimi olup olmadığı kontrol edilmeli ve balata spreyi/hava ile temizlenmelidir. İkinci olarak enkoder ara kablosunun ekranlama (shield) hattının gövdeye düzgün topraklanıp topraklanmadığı ve soket içi pinlerde soğutma sıvısı kaynaklı korozyon incelenmelidir. Bu fiziksel kontroller tamamlanıp hava aralığı doğrulandığı halde alarm devam ediyorsa, sensörün dahili diferansiyel çıkış katı zarar görmüştür ve TS5276N1571 ünitesinin yenilenmesi gerekir.
