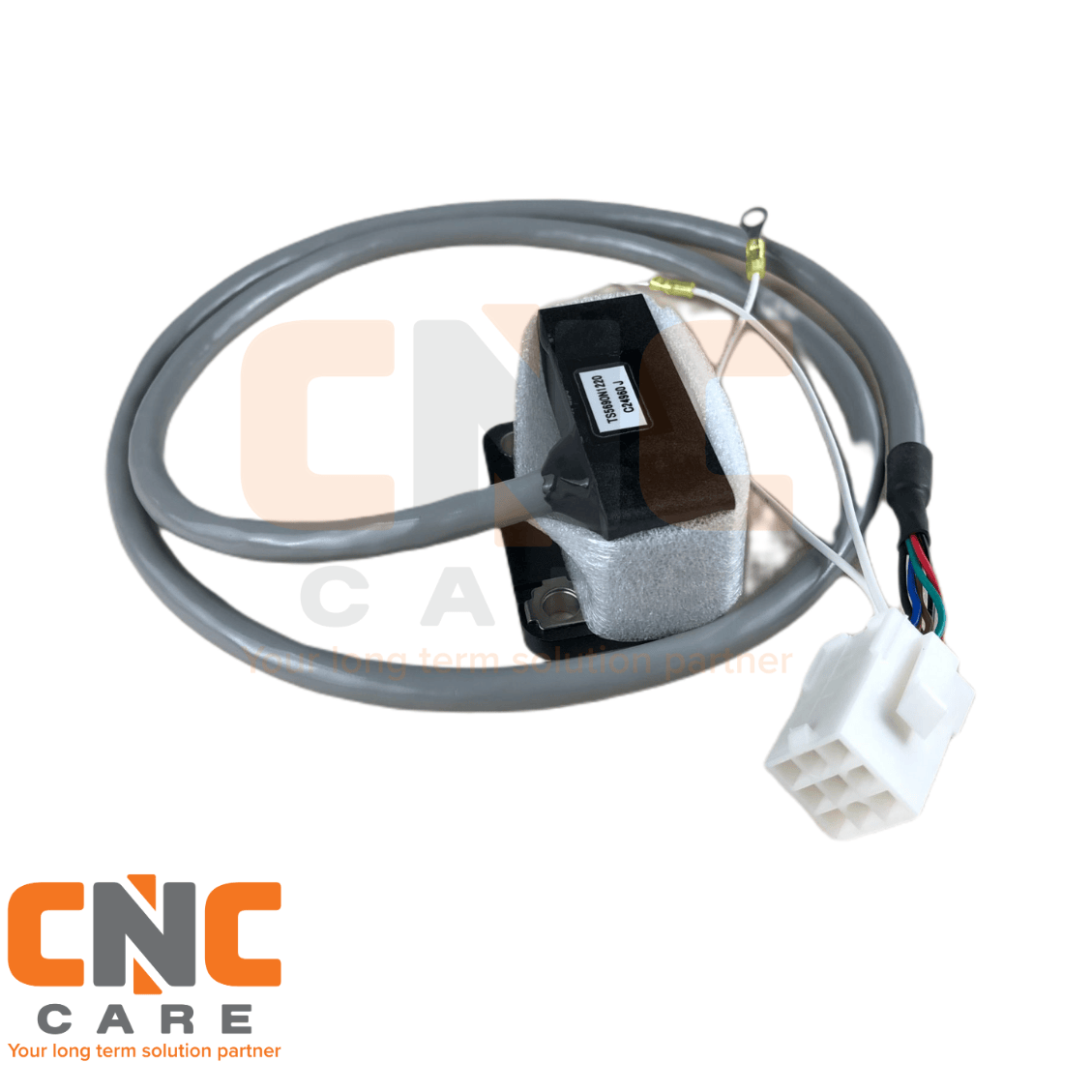

Mitsubishi TS5690N1920 Spindle Enkoder, CNC iş millerinde (Spindle) hassas devir takibi ve pozisyonlama sağlayan orijinal sensördür. Spindle sürücü hatalarını gidermek, M19 ve C eksen oryantasyonunu fabrika standartlarına döndürmek için stoktan teslim orijinal ve yeni ürün!
Mitsubishi TS5690N1920 Teknik Özellikleri ve Kullanım Alanı
Mitsubishi Electric CNC sistemlerinde standart olarak kullanılan TS5690N1920, manyetik algılama prensibiyle çalışan ve yüksek devirlerde dahi kararlı sinyal üreten bir PLG (Pulse Generator) sensörüdür. Özellikle CNC Torna ve İşleme Merkezlerinin spindle (iş mili) motorlarında, sürücüye anlık hız ve açısal konum bilgisini iletmekle görevlidir.
Bu enkoder, rijit kılavuz çekme (Rigid Tapping) operasyonlarında, takım değiştirme esnasında ve/veya C eksen içeren tezgahlarda, iş milinin doğru açıda durdurulması (Oryantasyon) için kritik bir bileşendir. Zamanla oluşan yağ buharı, titreşim veya kablo yorgunluğu gibi nedenlerle sinyal kaybı yaşandığında, sensörün yüzeyinde deformelar oluştuğunda tezgahınızda devir dalgalanmaları veya pozisyonlama hataları gözlemlenebilir.
Hangi Arızaları Çözer?
Tezgahınızda aşağıdaki belirtiler veya alarm kodları mevcutsa, TS5690N1920 enkoderin değişimi gerekebilir:
- Spindle Devir Dalgalanması: İş mili komut edilen devire sabitlenemiyor veya dalgalı çalışıyorsa.
- Oryantasyon Hataları: M19 komutu verildiğinde iş mili doğru açıyı bulamıyor veya aramaya devam ediyorsa.
- Sürücü Alarmları: Mitsubishi Spindle Sürücü üzerinde (MDS serisi) enkoder geri besleme hatası (Feedback Error) veya aşırı hız (Overspeed) alarmları alınıyorsa.
- Kılavuz Çekme Hataları: Diş çekerken senkronizasyon kaybı yaşanıyorsa.
Neden CNC CARE Makina Teknolojileri?
CNC yedek parça tedariğinde 25 yıllık saha tecrübemizle, sadece bir satıcı değil, çözüm ortağınızız. Satın alacağınız Mitsubishi TS5690N1920 ürünü orijinal, yeni ve kutusunda gönderilir.
- Ücretsiz Teknik Destek: Ürünü satın aldıktan sonra montaj aşamasında yaşayabileceğiniz dişli boşluğu (gap) ayarı veya pin bağlantıları konusunda teknik ekibimizden telefonla ücretsiz destek alabilirsiniz.
- Stoktan Hızlı Gönderim: Siparişleriniz aynı gün, ücretsiz kargo ile tarafınıza ulaştırılır.
- Kurumsal Güvence: Yan sanayi veya uyumsuz ürünlerle zaman kaybetmeyin. CNC CARE, orijinal ürün garantisi sunar.
Sıkça Sorulan Sorular (SSS)
1. Enkoder montajı sırasında sensör ile dişli arasındaki mesafe ne olmalıdır?
Bu tip manyetik PLG sensörlerde, sensör kafası ile iş mili üzerindeki manyetik dişli (gear) arasındaki boşluk (gap) kritiktir. Genellikle Mitsubishi standartlarında bu boşluk 0.15mm ile 0.30mm arasında olmalıdır. Boşluğun fazla olması sinyal genliğini düşürür, az olması ise sensörün sürtünerek hasar görmesine neden olur. Montaj sonrası sentil çakısı ile kontrol edilmelidir.
2. Ürün kablosu üzerinde yağ koruması mevcut mu?
Evet, Mitsubishi TS5690N1920 endüstriyel ortam şartlarına uygun, yağ ve soğutma sıvısına dayanıklı koruyucu kılıfa sahiptir. Ancak montaj sırasında kablonun hareketli aksamlara sürtünmemesi ve kablo kanallarına (rekor) düzgün yerleştirilmesi, uzun ömürlü kullanım için şarttır.
3. Bu enkoderi taktığımda parametre ayarı yapmam gerekir mi?
Genellikle, aynı kodlu (TS5690N1920) birebir değişimlerde sürücü parametrelerinde değişiklik yapılmasına gerek yoktur. Ancak, enkoderin fiziksel pozisyonu değiştiği için Spindle Oryantasyon (M19) pozisyon parametresinin (Genellikle #3100 serisi parametreler) ince ayarının yapılması gerekebilir. Destek ekibimiz bu konuda size telefonda yönlendirme yapabilir.
